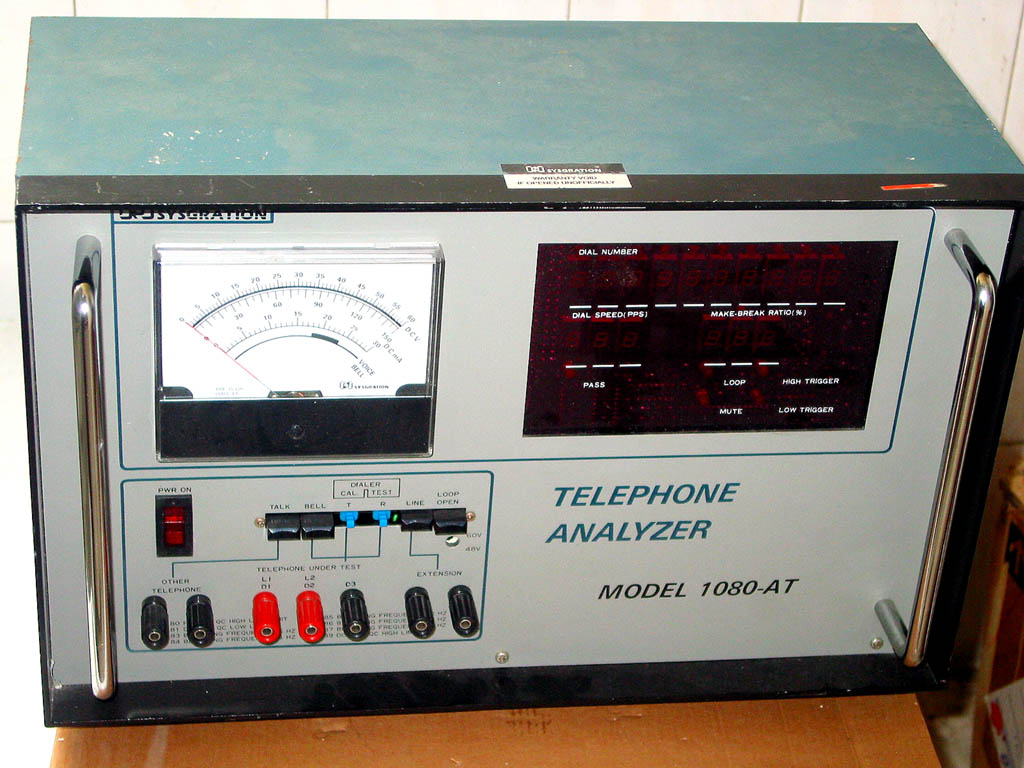

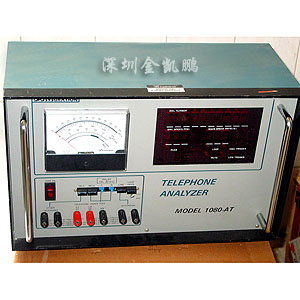

SYSGRATION 電話分析儀 1080-AT
SYSGRATION 電話分析儀 1080-AT簡介：
1080-AT脈沖／音頻電話信號分析儀
1080-AT脈沖／音頻電話信號分析儀
■音頻撥號測試
■ 脈沖撥號順序測試
■ 脈沖速率測試
■ 斷續比（M-B）測試
■ 斷續比觸發準位
■ 振鈴測試
■ 受話測試
■ 送話測試
■ 對講測試
■ 良品／不良品顯示
SYSGRATION 電話分析儀 1080-AT技術參數
■1080-AT音頻撥號測試
送碼時間：
最小45ms
測試范圍：
-27.0dBm～0dBm
標準頻率：
±2.5%±2Hz
碼間間隔規格：
最小60ms
■1080-AT脈沖撥號順序測試
碼間間隔
最小150ms
設定撥號順序長度
最多22個號碼
■1080-AT脈沖速率測試
范圍：
7.0～25.0PPS
精確度：
0.1PPS
顯示：
3位，含小數點一位
■1080-AT斷續比（M-B）測試
范圍：
20.0%～80.0%
精確度：
0.1%
顯示：
3位，含小數點一位
■1080-AT斷續比觸發準位
觸發模式：
兩點觸發
觸發偵測指示：
紅色LED
觸發準位：
高觸發準位20mA±10%
低觸發準位3mA±10%
■1080-AT振鈴測試
振鈴電壓：
120Vp-p
頻率：
可選擇16, 20, 25, 50, 60Hz
斷續時間：
1s ON，2s OFF
■1080-AT受話測試
撥號音：
400Hz±0.1% sine wave
忙音：
400Hz±0.1% sine wave
0.5s ON，0.5s OFF
信號強度：
-8±1dBm（600Ω）
■1080-AT送話測試
表頭可偵測送話音量強度
（滿刻度為-1dBm）
■對講測試
連接兩部電話可對講
■良品／不良品顯示
聲音及“PASS”LED顯示
■輸出電壓
48V±5%（48V/60V可選）
■自我測試
顯示及聲音測試
■電源
AC220V±10% 50Hz
■重量
約7kg
|
