H3C 千兆SFP光模塊 SFP-GE-SX-MM850-A 簡介

1 可插拔模塊簡介
1.1 H3C系列交換機支持的可插拔模塊類型
H3C系列交換機支持的可插拔模塊類型如表1-1所示。
表1-1 可插拔模塊類型
可插拔模塊類型 說明 接口類型
CFP模塊 CFP光模塊 40G CFP光收發一體模塊 LC接口
QSFP+模塊 QSFP+光模塊 40G QSFP+光收發一體模塊 MPO接口
QSFP+電纜 用于40G QSFP+端口間的互連 -
QSFP+ to SFP+電纜 用于40G QSFP+端口與4個10G SFP+端口間的互連 -
SFP+模塊 萬兆SFP+光模塊 萬兆SFP+光收發一體模塊 LC接口
SFP+電纜 用于SFP+端口間的互連 -
SFP（Small Form-factor Pluggable，小型封裝可熱插拔）模塊 千兆SFP光模塊 小型封裝可熱插拔光收發一體模塊（Transceiver） LC接口
百兆SFP光模塊
單纖雙向SFP模塊 千兆BIDI光模塊 BIDI（Bi-direction，雙向傳輸）光收發一體模塊 LC接口
百兆BIDI光模塊
BIDI GEPON OLT光模塊 BIDI GEPON OLT光收發一體模塊 SC接口
千兆CWDM光模塊 千兆CWDM（Coarse Wavelength Division Multiplexing，粗波分復用）光收發一體模塊 LC接口
SFP電口模塊 - RJ-45接口
XFP（10-Gigabit Small Form-factor Pluggable，萬兆以太網接口小型封裝可熱插拔）模塊 萬兆以太網接口小型封裝可熱插拔光收發一體模塊 LC接口


????????H3C系列交換機的不同產品可支持的可插拔模塊類型不同，具體請參見各產品安裝手冊。
????????可插拔模塊的種類隨著時間變化有更新的可能性，所以，若您需要準確的模塊種類信息，請咨詢H3C公司市場人員或技術支援人員。

1.2 光模塊概念介紹
1.2.1 簡介
光模塊用于光信號的傳輸，傳輸媒質為光纖。光纖傳輸方式損耗低，傳輸距離遠，在長距離傳輸方面具有很強的優勢。
H3C系列交換機支持多款不同規格的光模塊，用戶可以根據自己的需要選擇合適的光模塊，通過光纖進行數據傳輸。
目前常規通用的光模塊主要是Transceiver（光收發一體模塊），Transceiver的主要功能是實現光電/電光變換，包括光功率控制、調制發送，信號探測、IV轉換以及限幅放大判決再生功能，此外還有些防偽信息查詢、TX-disable等功能，常見的有：SFP、XFP、SFP+、QSFP+、CFP等。
1.2.2 傳輸速率（Data Rate）
傳輸速率指每秒傳輸比特數，單位Mb/s或Gb/s。H3C系列交換機所支持光模塊主要提供以下幾種級別的傳輸速率：100Mbps、1Gbps、10Gbps、40Gbps。
1.2.3 傳輸距離
光模塊的傳輸距離分為短距、中距和長距三種。一般認為2km及以下的為短距離，10～20km的為中距離，30km、40km及以上的為長距離。
光模塊的傳輸距離受到限制，主要是因為光信號在光纖中傳輸時會有一定的損耗和色散。
???????????????損耗是光在光纖中傳輸時，由于介質的吸收散射以及泄漏導致的光能量損失，這部分能量隨著傳輸距離的增加以一定的比率耗散。
???????????????色散的產生主要是因為不同波長的電磁波在同一介質中傳播時速度不等，從而造成光信號的不同波長成分由于傳輸距離的累積而在不同的時間到達接收端，導致脈沖展寬，進而無法分辨信號值。
因此，用戶需要根據自己的實際組網情況選擇合適的光模塊，以滿足不同的傳輸距離要求。
1.2.4 中心波長
中心波長指光信號傳輸所使用的光波段。目前常用的光模塊的中心波長主要有三種：850nm波段、1310nm波段以及1550nm波段。
???????????????850nm波段：多用于短距離傳輸
???????????????1310nm和1550nm波段：多用于中長距離傳輸
1.2.5 光纖類型
1. 光纖模式（Fiber Mode）
按光在光纖中的傳輸模式可將光纖分為單模光纖和多模光纖兩種。
???????????????多模光纖(MMF，Multi Mode Fiber)，纖芯較粗，可傳多種模式的光。但其模間色散較大，且隨傳輸距離的增加模間色散情況會逐漸加重。多模光纖的傳輸距離還與其傳輸速率、芯徑、模式帶寬有關，具體關系請參見表1-2。其中，模式帶寬（Modal bandwidth）指的是一段光纖所能通過的最大調制頻率脈沖的調制頻率和光纖長度的乘積，是一個可以體現多模光纖光學特性的綜合指標。
表1-2 多模光纖規格表
光纖模式 傳輸速率（bit/s） 芯徑 模式帶寬（MHz*km） 傳輸距離
多模光纖 千兆 62.5/125μm - < 275 m
50/125μm - < 550 m
10G 62.5/125μm 160 < 26 m
200 < 33 m
50/125μm 400 < 66 m
500 < 100 m
2000 < 300 m
40G 50/125μm 2000 < 100 m
4700 < 150 m

???????????????單模光纖(SMF，Single Mode Fiber)，纖芯較細，只能傳一種模式的光。因此，其模間色散很小，適用于遠程通訊。

H3C 千兆SFP光模塊 SFP-GE-SX-MM850-A 直徑
2. 光纖直徑
光纖直徑一般采用纖芯直徑/包層直徑的表示方法，單位μm。例如：9/125μm表示光纖中心纖芯直徑為9μm，光纖包層直徑為125μm。
H3C系列交換機推薦使用的光纖直徑如下：
???????????????G.652常規單模光纖：9/125μm
???????????????G.655單模光纖：9/125μm
???????????????常規多模光纖：62.5/125μm
???????????????G.651多模光纖：50/125μm（多模VCSEL激光器選用）
1.2.6 接口連接器類型
接口連接器用于連接可插拔模塊及相應的傳輸媒質。光纖連接器是光纖通信系統中不可缺少的無源器件，它的使用使得光通道間的可拆式連接成為可能，既方便了光系統的調測與維護，又使光系統的轉接調度更加靈活。H3C系列交換機支持的光模塊所采用的光纖連接器有三種：SC連接器、LC連接器和MPO連接器。

為了保護光纖連接器的清潔，請務必保證在未連接光纖時蓋上防塵帽。

1. SC連接器
SC（Subscriber Connector Standard Connector，標準光纖連接器），外觀圖如圖1-1所示。
圖1-1 SC連接器外觀圖


2. LC連接器
LC（Lucent Connector or Local Connector，朗訊連接器），外觀圖如圖1-2所示。
圖1-2 LC連接器外觀圖


3. MPO連接器
MPO（Multi-fiber Push On）連接器，外觀圖如圖1-3所示。
圖1-3 MPO連接器外觀圖


1.2.7 接口指標
1. 輸出光功率
輸出光功率指光模塊發送端光源的輸出光功率，單位：dBm。
2. 接收靈敏度
接收靈敏度指的是在一定速率、誤碼率情況下光模塊的最小接收光功率，單位：dBm。一般情況下，速率越高接收靈敏度越差，即最小接收光功率越大，對于光模塊接收端器件的要求也越高。
3. 光飽和度
又稱飽和光功率，指的是在一定的傳輸速率下，維持一定的誤碼率（10-10～10-12）時的最大輸入光功率，單位：dBm。
需要注意的是，光探測器在強光照射下會出現光電流飽和現象，當出現此現象后，探測器需要一定的時間恢復，此時接收靈敏度下降，接收到的信號有可能出現誤判而造成誤碼現象，而且還非常容易損壞接收端探測器，在使用操作中應盡量避免超出其飽和光功率。

對于長距光模塊，由于其平均輸出光功率一般大于其光飽和度，因此請用戶使用時關注光纖使用長度，以保證到達光模塊的實際接收光功率小于其光飽和度，否則有可能造成光模塊的損壞。

1.3 電口模塊概念介紹
1.3.1 千兆電口模塊簡介
H3C系列交換機支持一款千兆電口模塊：SFP-GE-T。
千兆電口模塊所采用的傳輸媒質為5類非屏蔽雙絞線，相比光纖傳輸方式來說，雙絞線傳輸的傳輸距離較短，只適用于小范圍組網環境。
1. 傳輸距離
電信號在雙絞線中的傳輸距離為100m，主要是因為電信號在雙絞線中傳輸時存在衰減現象。
衰減（attenuation）是指經過一段時間或者距離后信號減弱。出現衰減的原因是：線纜本身對傳輸有一定的阻力，從而導致電線號沿線纜傳輸時逐漸減弱。若傳輸距離很長的話，信號強度會降得很低，致使信噪比降至可接受標準以下，無法正確分辨信號與噪聲而產生誤判。
因此，只有在傳輸距離較短的情況下才可以選擇電口模塊。
2. 接口連接器類型
千兆電口模塊采用的連接器為RJ-45（Registered Jack，注冊Jack）雙絞線連接器。外觀圖如圖1-4所示。
圖1-4 RJ-45連接器外觀圖


表1-3 RJ-45 GE接口引腳分配
引腳號 信號 功能
1 MX_0+ 收發數據
2 MX_0- 收發數據
3 MX_1+ 收發數據
4 MX_2+ 收發數據
5 MX_2- 收發數據
6 MX_1- 收發數據
7 MX_3+ 收發數據
8 MX_3- 收發數據


2 CFP模塊
2.1 CFP光模塊
2.1.1 外觀圖
圖2-1 CFP光模塊外觀示意圖


2.1.2 具體型號及規格
CFP光模塊的傳輸速率為40Gbps，采用LC連接器。
表2-1 CFP光模塊屬性
對外型號 中心波長（nm） Fiber Mode 光纖直徑（μm） 傳輸距離 接口指標（dBm）
輸出光功率 受壓接收靈敏度 光調制幅度
LSUM1CFP0 1310 SMF 9/125 10km -7~2.3
(each lane)
≤8.3
(total) ≤-5.4
(each lane) ≤+3


????????受壓接收靈敏度是用一種稱為受壓（stressed）的信號進行接收器靈敏度的測試。所謂受壓可理解為輸入信號是有條件的，即信號中根據要求添加了垂直眼圖關閉和抖動等特性。
????????光調制幅度（OMA）定義為激光器發射邏輯電平“1”的功率和發射邏輯電平“0”的功率的差值，OMA直接反映了眼開度的大小。

H3C 千兆SFP光模塊 SFP-GE-SX-MM850-A

3 QSFP+模塊
3.1 QSFP+光模塊
3.1.1 外觀圖
圖3-1 QSFP+光模塊外觀示意圖


3.1.2 具體型號及規格
QSFP+光模塊的傳輸速率為40Gbps，采用MPO連接器。
表3-1 QSFP+光模塊屬性
對外型號 中心波長（nm） Fiber Mode 光纖直徑（μm） 模式帶寬（MHz*km） 傳輸距離 接口指標（dBm）
輸出光功率 受壓接收靈敏度 光飽和度
LSUM1QSFP+0 850 MMF 50/125 2000 100m -8.0～+2.4 ≤-5.4
(each lane) +3.0
4700 150m

3.2 QSFP+電纜
3.2.1 外觀圖
圖3-2 QSFP+電纜外觀示意圖


3.2.2 具體型號及規格
表3-2 QSFP+電纜屬性
對外型號 線纜長度 傳輸速率 線纜類型 說明
LSWM1QSTK0 1m 40Gbps QSFP+電纜 用于40G QSFP+端口間的互連
LSWM1QSTK1 3m
LSWM1QSTK2 5m

3.3 QSFP+ to SFP+電纜
3.3.1 外觀圖
QSFP+ to SFP+電纜：一端是1個QSFP+模塊；另一端分成4個SFP+模塊。QSFP+ to SFP+電纜外觀示意如圖3-3所示。
圖3-3 QSFP+ to SFP+電纜示意圖


3.3.2 具體型號及規格
表3-3 QSFP+ to SFP+電纜屬性
對外型號 線纜長度 傳輸速率 線纜類型 說明
LSWM1QSTK3 1m 40Gbps 40G QSFP+ to 4x10G SFP+電纜 用于40G QSFP+端口與4個10G SFP+端口間的互連
LSWM1QSTK4 3m
LSWM1QSTK5 5m


H3C 千兆SFP光模塊 SFP-GE-SX-MM850-A

4 SFP模塊

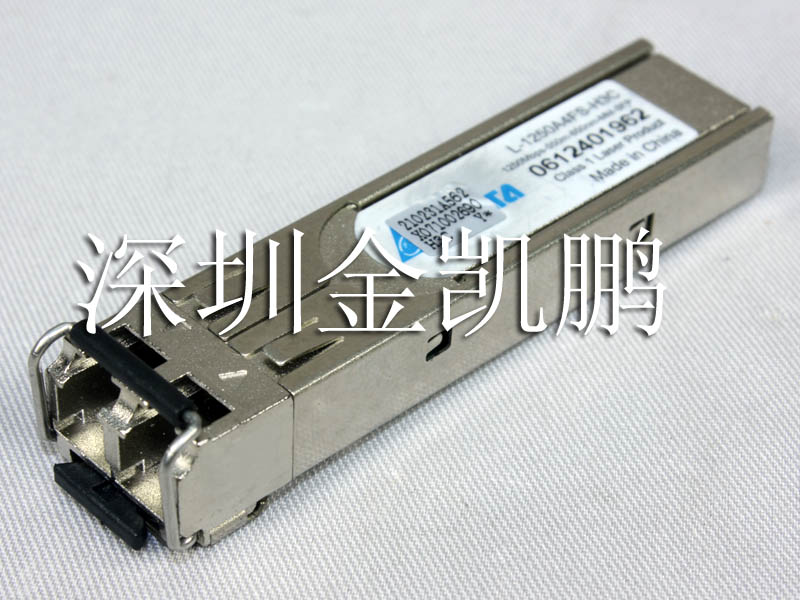

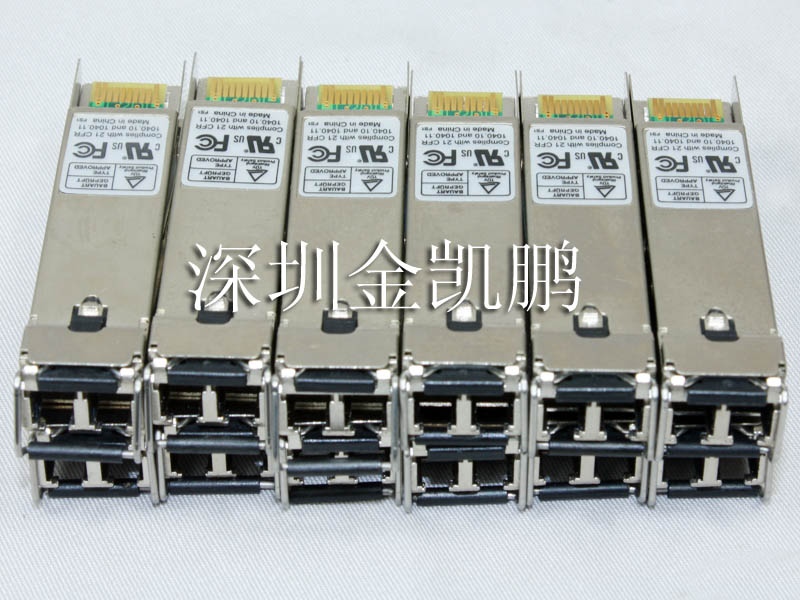

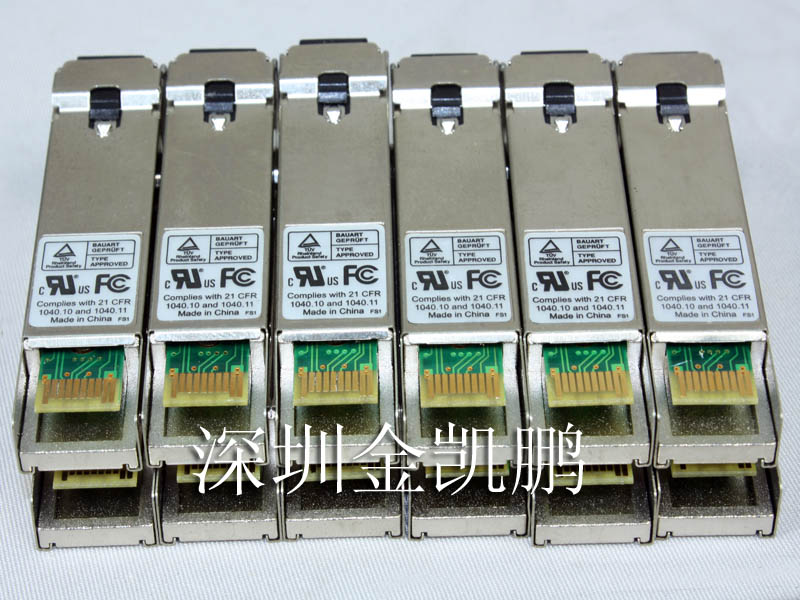

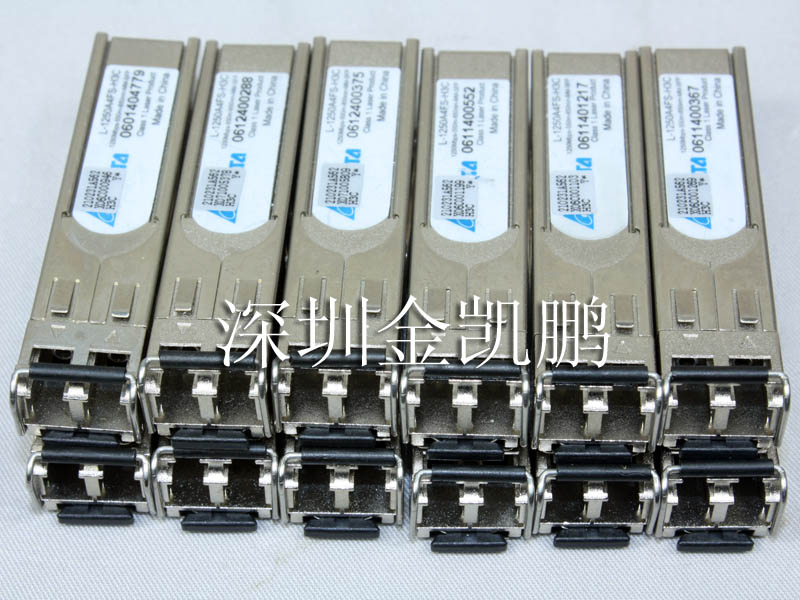

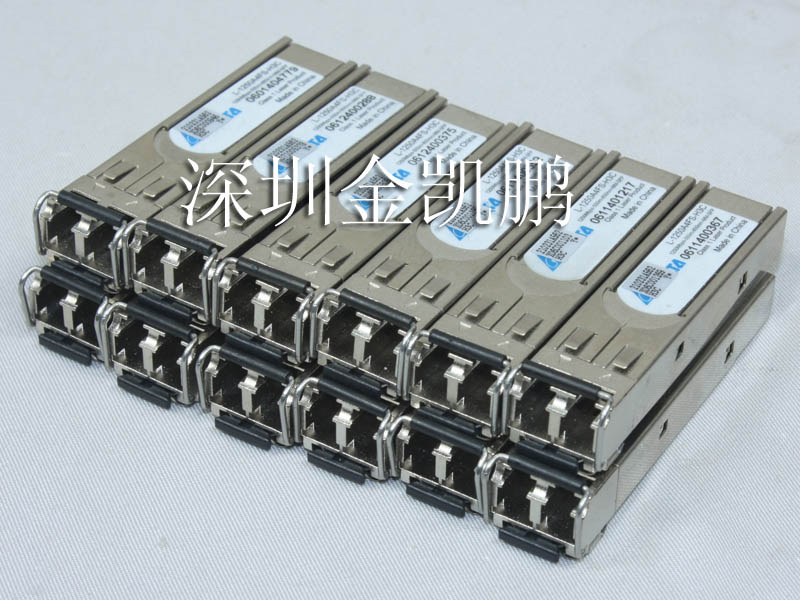

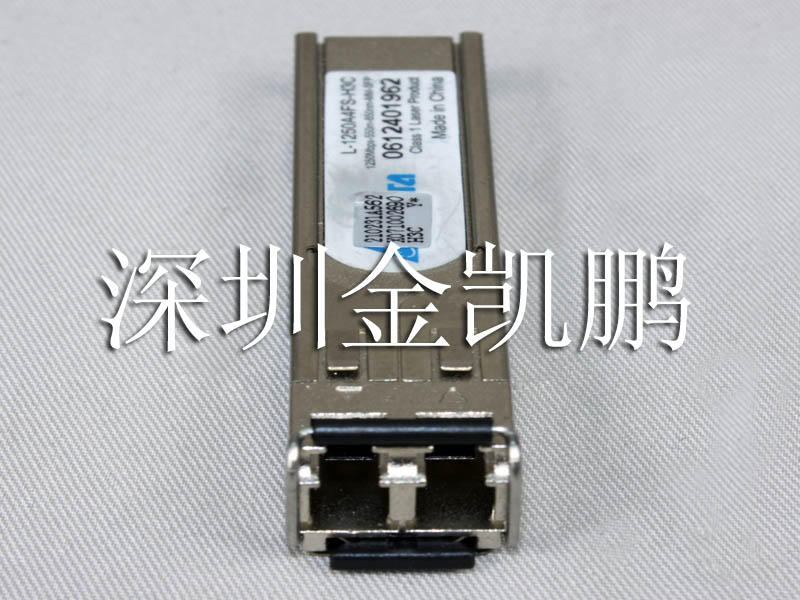

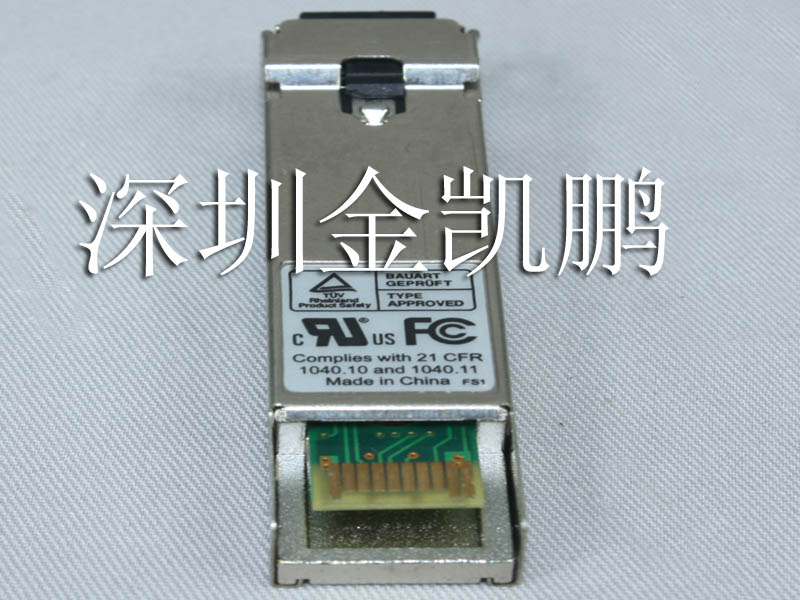

4.1 千兆SFP光模塊
4.1.1 外觀圖

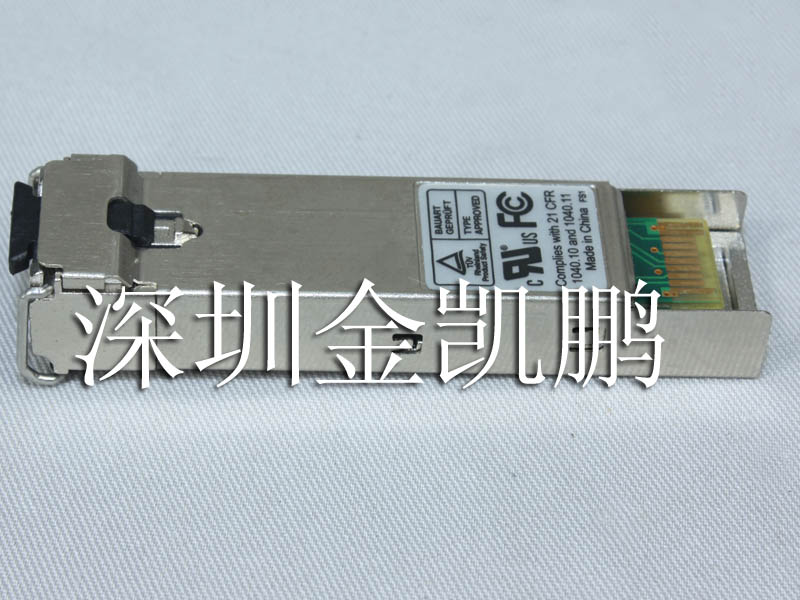

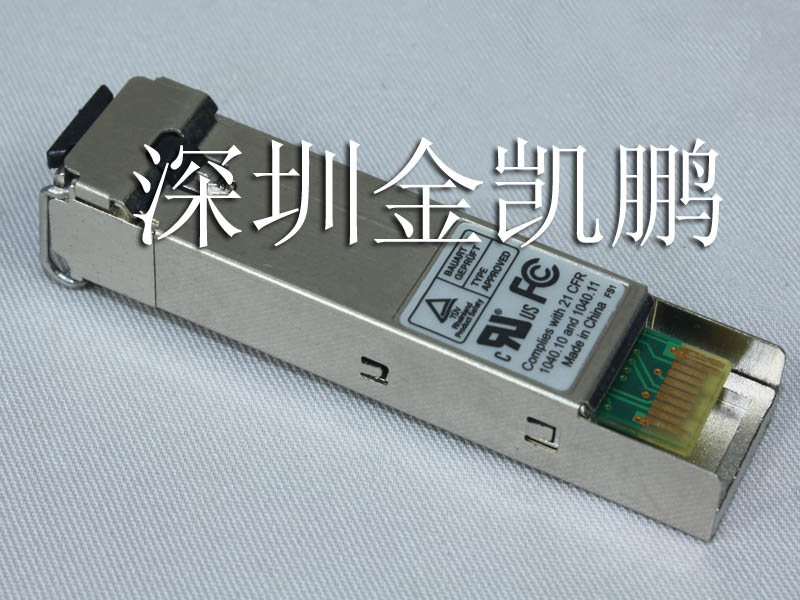

圖4-1 千兆/百兆SFP光模塊外觀示意圖


4.1.2 具體型號及規格
千兆SFP光模塊的傳輸速率為1250Mb/s，均采用LC連接器。
表4-1 千兆SFP光模塊屬性
對外型號 中心波長(nm) Fiber Mode 光纖直徑（μm） 傳輸距離 接口指標（單位：dBm）
輸出光功率 接收靈敏度 光飽和度

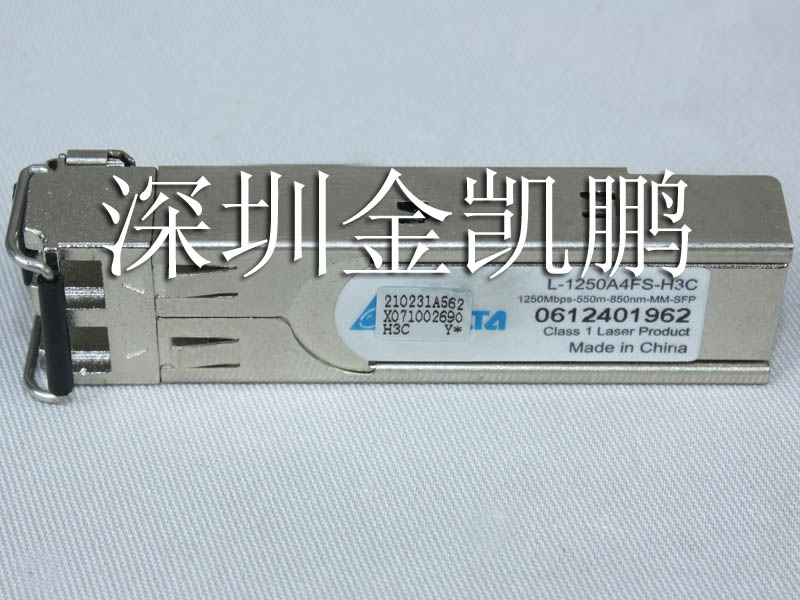

SFP-GE-SX-MM850-A 850 MMF 50/125 550m -9.5～0 ≤-17 ≤-3
62.5/125 275m
SFP-GE-LX-SM1310-A 1310 SMF 9/125 10km -9.5～-3 ≤-19
SFP-GE-LH40-SM1310 40km -2～+5 ≤-22
SFP-GE-LH40-SM1550 1550 40km -4～+1 ≤-21
SFP-GE-LH70-SM1550 70km -4～+2 ≤-22
SFP-GE-LH100-SM1550 100km 0～5 ≤-30 ≤-9

4.2 百兆SFP光模塊
4.2.1 外觀圖
外觀圖如圖4-1所示。
4.2.2 具體型號及規格
百兆SFP光模塊的傳輸速率為155Mb/s，均采用LC連接器。
表4-2 百兆SFP光模塊屬性
對外型號 中心波長(nm) Fiber Mode 光纖直徑（μm） 傳輸距離 接口指標（單位：dBm）
輸出光功率 接收靈敏度 光飽和度
SFP-FE-SX-MM1310-A 1310 MMF 50/125 2km -19～-14 ≤-30 ≤-14
62.5/125
SFP-FE-LX-SM1310-A SMF 9/125 15km -15～-8 ≤-28 ≤-7
SFP-FE-LH40-SM1310 40km -5～0 ≤-34 ≤-9
SFP-FE-LH80-SM1550 1550 80km -5～0 ≤-34 ≤-10

4.3 千兆/百兆BIDI模塊
4.3.1 外觀圖
圖4-2 千兆/百兆BIDI模塊外觀示意圖


4.3.2 具體型號及規格
千兆BIDI模塊的傳輸速率為1250Mb/s，百兆BIDI模塊的傳輸速率為155Mb/s，千兆/百兆BIDI模塊均采用LC連接器。
表4-3 千兆/百兆BIDI模塊屬性
類型 對外型號 中心波長(nm) Fiber Mode 光纖直徑（μm） 傳輸距離 接口指標（單位：dBm）
發送端（TX） 接收端（RX） 輸出光功率 接收靈敏度 光飽和度
千兆BIDI模塊 SFP-GE-LX-SM1310-BIDI 1310 1490 SMF 9/125 10km -9～-3 ≤-18.7 ≤-3
SFP-GE-LX-SM1490-BIDI 1490 1310
百兆BIDI模塊 SFP-FE-LX-SM1310-BIDI 1310 1550 SMF 9/125 15km -15～-8 ≤-31 ≤-3
SFP-FE-LX-SM1550-BIDI 1550 1310


????????BIDI模塊發送和接收兩個方向使用不同的中心波長，從而實現光信號在同一根光纖內的雙向傳輸。
????????BIDI模塊必須成對使用，例如若一端使用了SFP-GE-LX-SM1310-BIDI，另外一端就必須使用SFP-GE-LX-SM1490-BIDI；若一端使用了SFP-FE-LX-SM1310-BIDI，另外一端就必須使用SFP-FE-LX-SM1550-BIDI。

4.4 BIDI GEPON OLT光模塊
4.4.1 外觀圖
圖4-3 BIDI GEPON OLT光模塊外觀示意圖


4.4.2 具體型號及規格
BIDI GEPON OLT光模塊的傳輸速率為1250Mb/s，均采用SC連接器。
表4-4 BIDI GEPON OLT光模塊屬性
對外型號 中心波長(nm) Fiber Mode 光纖直徑（μm） 傳輸距離 接口指標（單位：dBm）
發送端（TX） 接收端（RX） 輸出光功率 接收靈敏度 光飽和度
SFP-GE-PX10-D-SM1490-A 1490 1310 SMF 9/125 10km -3～+2 ≤-24 ≤-3
SFP-GE-PX20-D-SM1490-A 1490 1310 SMF 9/125 20km +2～+7 ≤-30 ≤-10
SFP-GE-PX20-D-SM1490-M 1490 1310 SMF 9/125 20km +2～+7 ≤-28 ≤-6


????????BIDI GEPON OLT光模塊是一種專用于EPON OLT端設備的千兆SFP模塊。需要注意的是通過SFP-GE-PX10-D-SM1490-A模塊傳輸的光信號只能用于10公里版本的ONU設備。
????????在測試EPON OLT、ONU端口的光功率時請使用EPON專用的光功率計（H3C使用的光功率計型號為JDSU OLP-57），以確保測量結果準確。

4.5 千兆CWDM模塊
4.5.1 外觀圖
圖4-4 千兆CWDM模塊外觀示意圖


4.5.2 具體型號及規格
千兆CWDM模塊的傳輸速率為1250Mb/s，均采用LC連接器。
表4-5 千兆CWDM模塊屬性
對外型號 中心波長(nm) Fiber Mode 光纖直徑（μm） 傳輸距離 接口指標（單位：dBm）
輸出光功率 接收靈敏度 光飽和度
SFP-GE-LH70-SM1470-CW 1470 SMF 9/125 70km 0～+5 ≤-23 ≤-3
SFP-GE-LH70-SM1490-CW 1490
SFP-GE-LH70-SM1510-CW 1510
SFP-GE-LH70-SM1530-CW 1530
SFP-GE-LH70-SM1550-CW 1550
SFP-GE-LH70-SM1570-CW 1570
SFP-GE-LH70-SM1590-CW 1590
SFP-GE-LH70-SM1610-CW 1610


千兆CWDM模塊采用CWDM技術，可以通過外接波分復用器，將不同波長的光信號復合在一起，通過一根光纖進行傳輸，從而節約光纖資源。同時，接收端需要使用波分解復用器對復合光信號進行分解。

4.6 SFP電口模塊
4.6.1 外觀圖
圖4-5 SFP電口模塊外觀示意圖


4.6.2 具體型號及規格
表4-6 SFP電口模塊屬性
對外型號 Data Rate 傳輸距離 外接線纜類型 接口連接器類型
SFP-GE-T 1250Mb/s 100m 5類非屏蔽雙絞線 RJ-45

H3C 千兆SFP光模塊 SFP-GE-SX-MM850-A

5 SFP+模塊
5.1 萬兆SFP+光模塊
5.1.1 外觀圖
圖5-1 萬兆SFP+光模塊外觀示意圖


5.1.2 具體型號及規格
萬兆SFP+光模塊的傳輸速率為10.31Gb/s，均采用LC連接器。
表5-1 萬兆SFP+光模塊屬性
對外型號 中心波長(nm) Fiber Mode 光纖直徑（μm） 模式帶寬（MHz*km） 傳輸距離 接口指標（dBm）
輸出光功率 接收靈敏度 光飽和度
SFP-XG-SX-MM850-A 850 MMF 50/125 2000 300m -7.3～-1 ≤-7.5 +0.5
500 82m
400 66m
62.5/125 200 33m
160 26m
SFP-XG-LX220-MM1310 1310 MMF 62.5/125 500 220m -6.5～+0.5 ≤-6.5 +1.5
50/125 500 220m
400 100m
SFP-XG-LX-SM1310 SMF 9/125 - 10km -8.2～+0.5 ≤-10.3 +0.5
SFP-XG-LH40-SM1550 1550 SMF 9/125 - 40km -4.7～+4 ≤-14.1 -1.0

5.2 SFP+電纜
5.2.1 外觀圖
圖5-2 10GE SFP+電纜外觀示意圖


5.2.2 具體型號及規格
表5-2 10GE SFP+電纜屬性
對外型號 線纜長度 Data Rate 線纜類型 說明
LSWM2STK 1.2 m 10.31Gb/s SFP+電纜 專用于SFP+端口間的互連
LSWM3STK 3 m
LSTM1STK 5 m
LSTM2STK 7m

H3C 千兆SFP光模塊 SFP-GE-SX-MM850-A

6 XFP模塊
6.1 外觀圖
圖6-1 XFP模塊外觀示意圖


6.2 具體型號及規格
XFP光模塊均采用LC連接器。
表6-1 XFP模塊屬性
對外型號 中心波長(nm) 傳輸速率（Gbps） Fiber Mode 光纖直徑(μm) 模式帶寬（MHz*km） 傳輸距離 接口指標（單位：dBm）
輸出光功率 接收靈敏度 光飽和度
XFP-SX-MM850 850 10.31 MMF 50/125 2000 MHz*km 300m -7.3～-1.08 ≤-11.1 ≤-1
62.5/125
XFP-POS-LH10-SM1310 1310 9.95~10.7 SMF 9/125μm - 10km -6～-1 ≤-14.4 ≤0.5
XFP-LX-SM1310 10.31 10km -8.2～+0.5 ≤-12.6 ≤0.5
XFP-LH40-SM1550-F1 1550 9.95～10.7 40km -1.0～+2 ≤-14.1 ≤-1
XFP-LH80-SM1550 9.95~10.7 80km -1.0～+3 ≤-24 ≤-7
XFP-LX-SM1538.98 1538.98 9.95~11.1 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
XFP-LX-SM1539.77 1539.77 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
XFP-LX-SM1540.56 1540.56 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
XFP-LX-SM1542.14 1542.14 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
XFP-LX-SM1542.94 1542.94 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
XFP-LX-SM1558.98 1558.98 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
XFP-LX-SM1559.79 1559.79 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
XFP-LX-SM1560.61 1560.61 80km -1.0～+3 ≤-24
@9.95Gb/s ≤-7
≤-22
@11.1Gb/s
