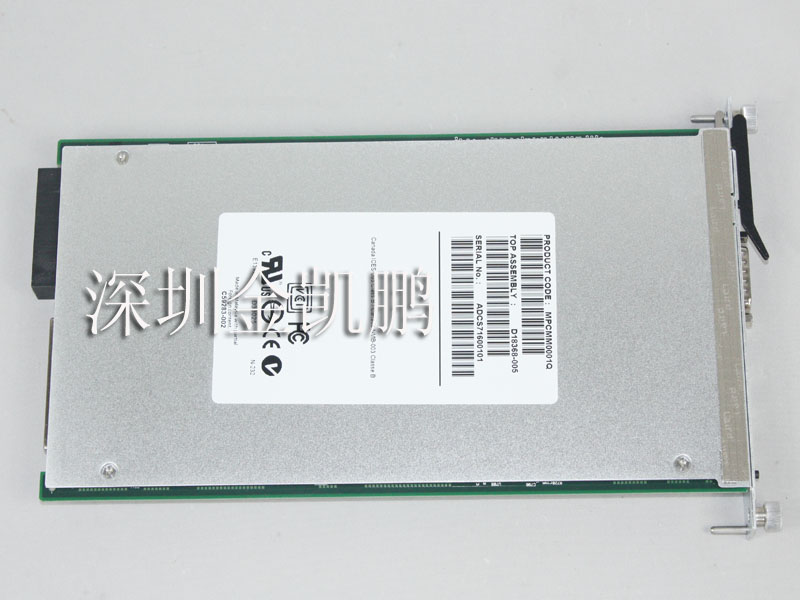

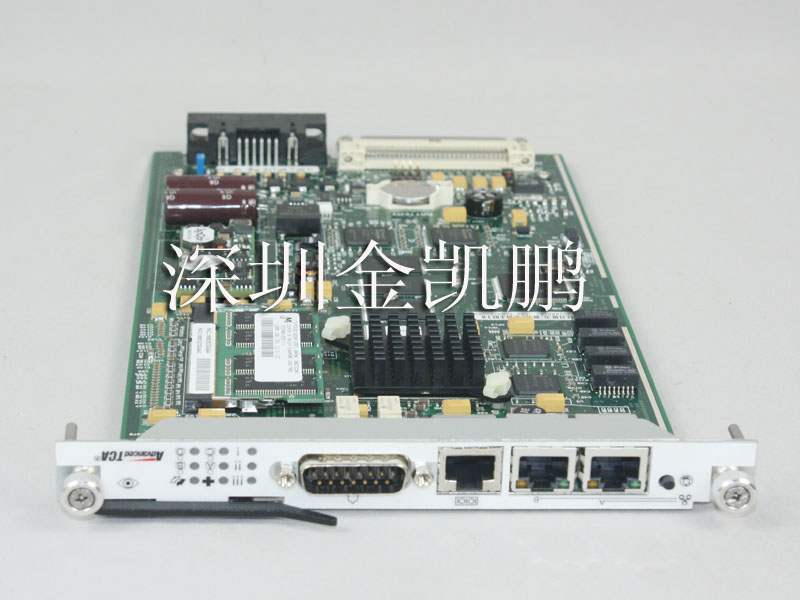

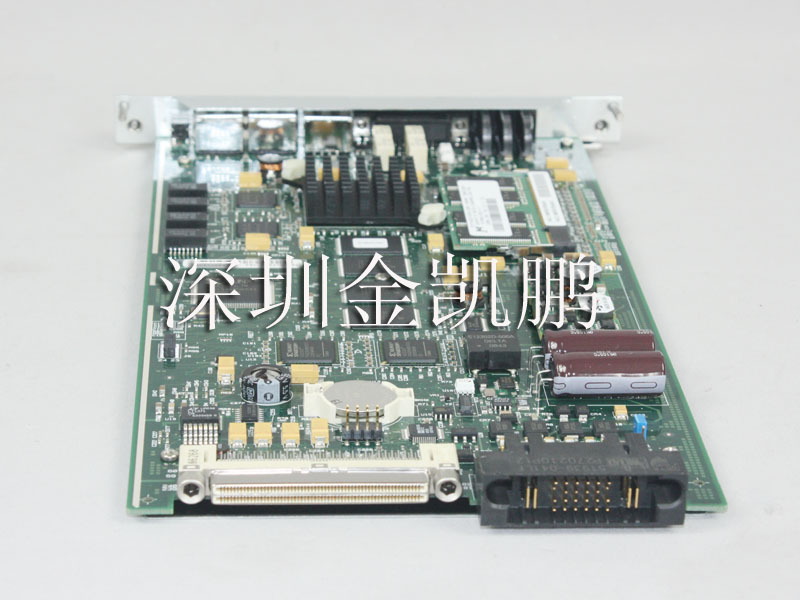

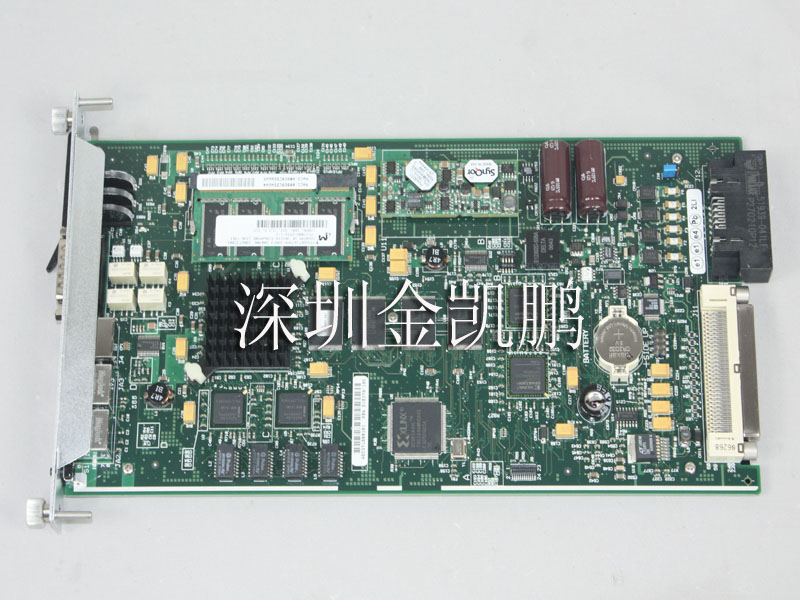

Intel Dialogic MPCMM0001Q 機箱管理模塊
符合AdvancedTCA規范
Intel Dialogic MPCMM0001QQ 機箱管理模塊機箱管理是在模塊化AdvancedTCA計算平臺中提供最大服務可用性的一項關鍵要求。Intel Dialogic MPCMM0001Q 機箱管理模塊 MPCMM0001 機箱管理模塊(CMM)符合AdvancedTCA規范和PICMG 3.0規范，并對機箱中的子組件進行高度可靠的硬件管理。
Intel Dialogic MPCMM0001Q機箱管理模塊機箱管理
Intel Dialogic MPCMM0001Q監控機箱資源和環境狀況，并在管理模塊檢測到“越界”情況(如低電壓或高溫)時，提供運行情況測量手段和報警手段。它確定要監控的機箱組件，并利用智能平臺管理界面(IPMI)標準，通過一種創新的報告機箱內特定模塊或板卡的測量數據MPCMM0001模塊還定義平臺硬件和系統軟件之間的接口，以支持較高級別的管理接口。
Intel Dialogic MPCMM0001Q機箱管理模塊主要特點
? 全面監控運行情況、狀態、狀態變化以及組件是否存在
? 兼容第三方符合PICMG 3.x的組件和符合IPMI的組件
? 支持多種管理接口，其中包括:
-遠程管理控制協議(RMCP)
-遠程過程調用(RPC)
-簡單網絡管理協議(SNMP)版本1和版本3的Get、Set和Trap
-智能平臺管理總線(IPMB)上的IPMI 1.5
-串行端口、Telnet和SSH Secure Shell上的命令行接口(CLI)
? 在一種創新的混合雙星拓?fù)浣Y(jié)構中，利用IPMI帶外管理節點刀片
? 能夠運行其他基于Linux的應用程序和腳本
? 為所有基于IPMI的現場可更換組件提供熱交換支持
? 一個機箱內支持多達16個板卡插槽，還有其他機箱子組件(如風扇盤子和電源模塊)
? 通過兩個CMM實現完全同步和故障轉移支持
? 雙10/100以太網(前面板或后面板接入，或者路由到背板)
? RS-232(前面板或后面板接入)
? DB15電信報警接口(前面板或后面板接入)
? 基于Dialogic XScale技術: 未來的軟件版本可提供新的增強功能
Intel Dialogic MPCMM0001Q 機箱管理模塊主要設計要素
? 高可用性
? 使用兩個CMM時，它們將以冗余活動/備用模式工作。在此配置中，一個CMM處于活動模式，而另一個以熱備用模式保持完全同步，假如活動的CMM停止使用，后者就可以順利接替。冗余CMM可熱交換，因而簡化了更換工作，并最大限度地縮短維修時間。
? 混合雙IPMI星型拓?fù)浣Y(jié)構保護
? MPCMM0001模塊用一種星型拓?fù)浣Y(jié)構，為機箱內的每個基于IPMI的板卡插槽提供冗余的點對點連接。CMM充當整個機箱的主要底板管理控制器(BMC)也稱為機框管理控制器(ShMC)，控制星型結構的任意兩點(包括組件和板卡插槽)之間的通信量。它還確保，未經CMM許可，任何單個處理器板卡或應用程序均不能管理體制或控制機箱內的其他處理器板卡。
? 輸入/輸出
? MPCMM0001 CMM支持后面板I/O卡或機箱內置的后面板I/O。前面支持多種I/O。
? 雙10/100Mbps以太網控制器，支持通過軟件與前面板、后轉達換模塊或符合PICMG 3.0的背板進行個別路由連接
? 一個由干觸點繼電器警報驅動的15針電信連接器(前部或后部)，以及三個獨立的淡黃色LED(指示“關鍵”事件、“重要”事件和“一般”事件)，這些LED產生連續輸出，直到按下或通過軟件關閉前面板警報切斷按鈕
? 一個位于前面板或后面析的RS-232串行端口，提供訪問CLI的串行控制臺
? 九個前面板指示燈LED，其中包括四個用戶可控制的LED
Intel Dialogic MPCMM0001Q 機箱管理模塊技術規范
? PICMG 3.0規范
? NEBS 3級標準和ETSI
? IPMI v1 .5版規范
|
