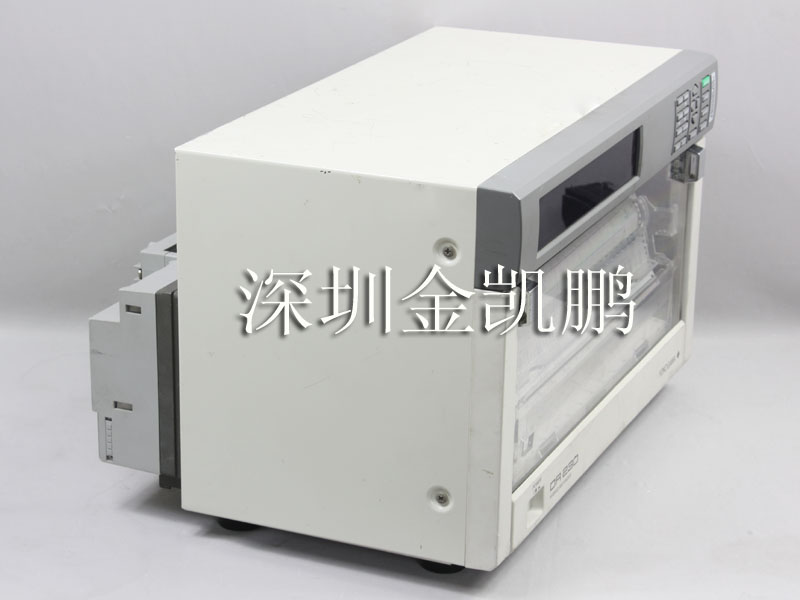

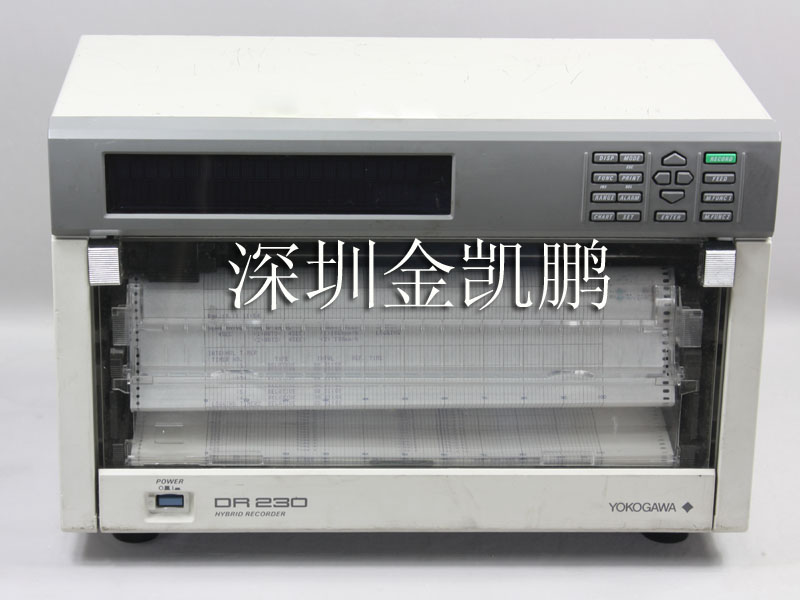

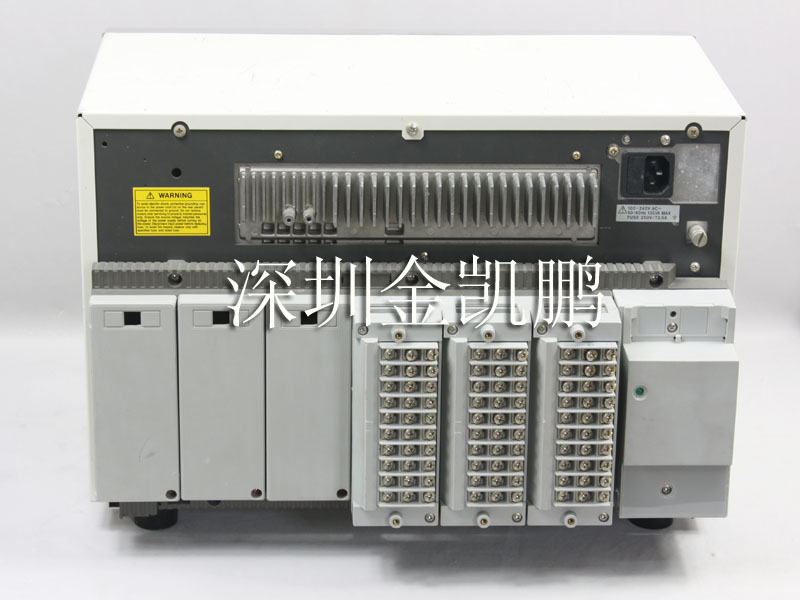

橫河(yokogawa) 混合記錄儀 DR230
橫河(yokogawa) 混合記錄儀 DR230使用的技術：
橫河電機在過去15年的有紙記錄儀研發歷程中，一直致力于研發性能一流，可靠性與可讀性最佳的記錄儀。1981年，橫河電機研制了世界首臺運用微處理器的打點式記錄儀—3088混合記錄儀。此后，我們還不斷取得了多項技術突破，包括非接觸式超聲波位置傳感器，高耐壓(HBV)固態繼電器等，使多點記錄更加符合用戶需求。這些最新技術在DR230中都得到了應用。
橫河(yokogawa) 混合記錄儀 DR230特性：
先進的滑座驅動
打點式打印機針頭的滑座驅動部分采用一個螺桿軸，這項技術在有紙記錄儀中極為少見。因為不再使用傳動帶及電纜線，記錄儀的可靠性得到了增強。
設計、制造與質量評估系統一體化
自動進行常規安裝，在從組裝到檢查的生產過程中避免了粗心犯錯，從而確保產品優質可靠。
生產過程中，精度測試儀表的使用，進一步確保了產品的可靠性。
DR230的用戶還可享受其帶來的經濟效益，例如，遠程測量的接線需求量減少，小型設計更加節省空間，多種輸入模塊可選，降低了信號轉換的成本。
此外，DR230還具有出色的耐環境性，機載運算和存儲功能，應用范圍廣泛。
通道完全隔離和高壓測量
輸入電路的通道之間由高耐壓固態繼電器完全隔離。*1
DR230可耐受250VAC*2rms的共模電壓及1500VAC*2的耐電壓(持續1分鐘)。這些特性確保了此機型可用于現場多點測量。
*1: 測溫電阻和脈沖輸入公用電極。
*2: 取決于模塊的類型。
出色的耐環境性
DR230每一處細節設計都充分考慮了降低功耗和減小溫升。因此，子裝置在-10~60℃的環境中都可以正常使用。而且，DR230可以耐受現場各種嚴峻條件的考驗。
最快500ms/300通道高速測量(擴展型)
每個輸入模塊內部的專用A/D轉換器都采用了平行處理數據的方式。儀表本體和子裝置之間可實現1Mbps的高速數據傳輸。此外，整個系統采用了集散多CPU控制方法，能夠以500ms的周期測量300通道的數據。DR230的時間軸精度是原先機型(DA2500E)的四倍。更好地實現了通道間時間同步。
小型設計，節省空間
DR230混合記錄儀的進深大大減少了: 60通道機型的體積僅為原先的60%，30通道通用機型的體積為原先的80%。另外，橫河電機公司研發的高耐壓固態繼電器及平面變壓器的采用，更是實現了60點輸入遠程測量部分的體積縮小為先前機型的1/5。整個儀表的設計非常緊湊，裝置的重量也減少了一半。因此，控制室和實驗室的空間可得到更有效的利用，從而降低總成本。
|
