頻譜分析儀 MS2663C Anritsu(安立)

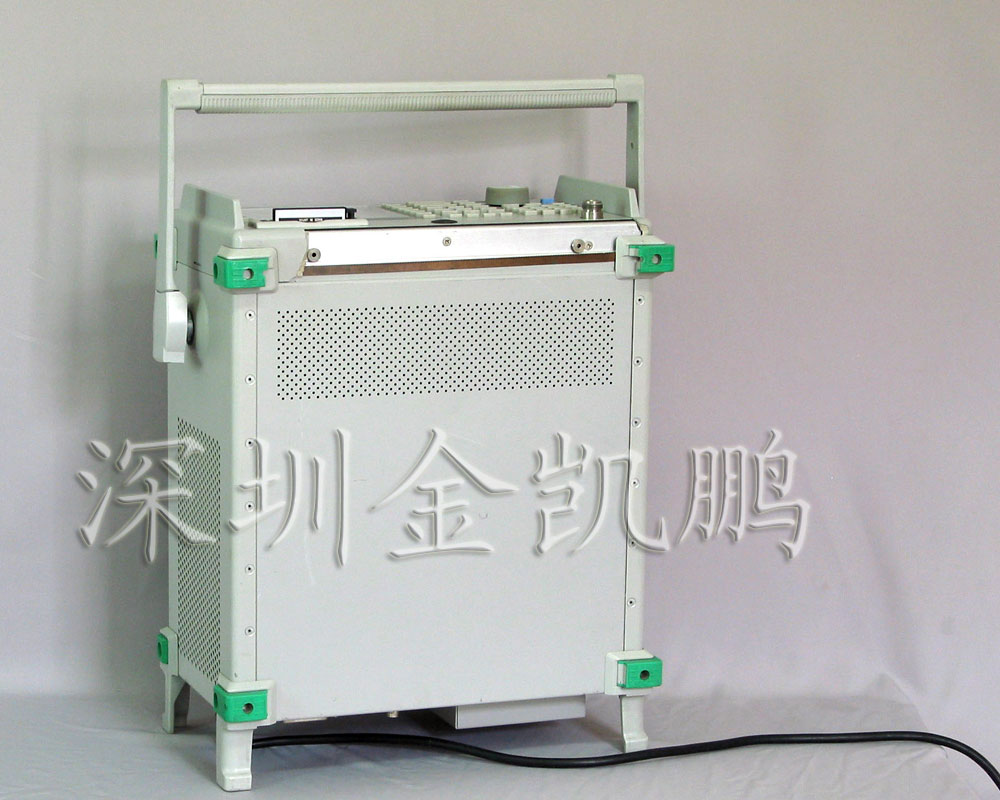

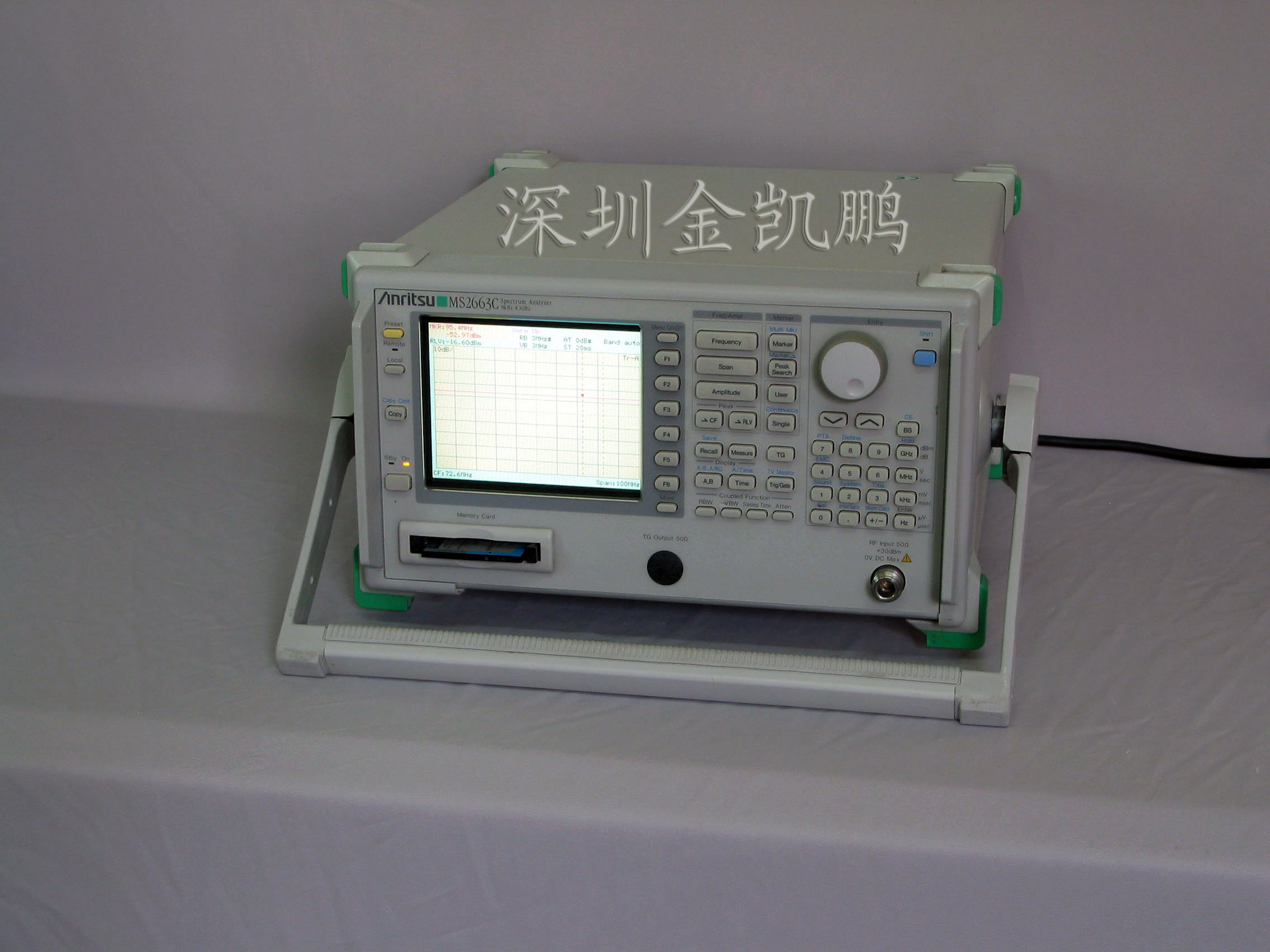

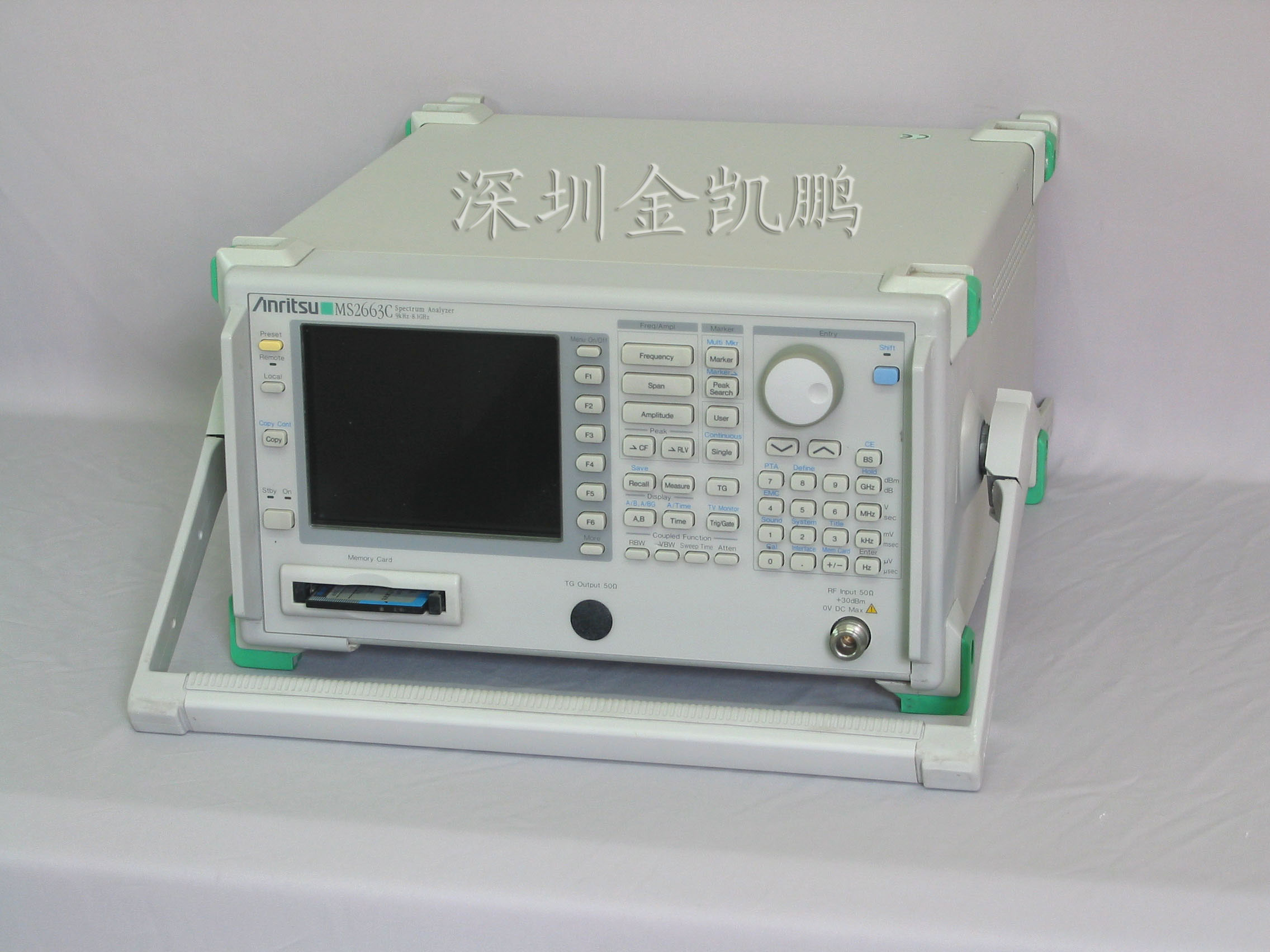

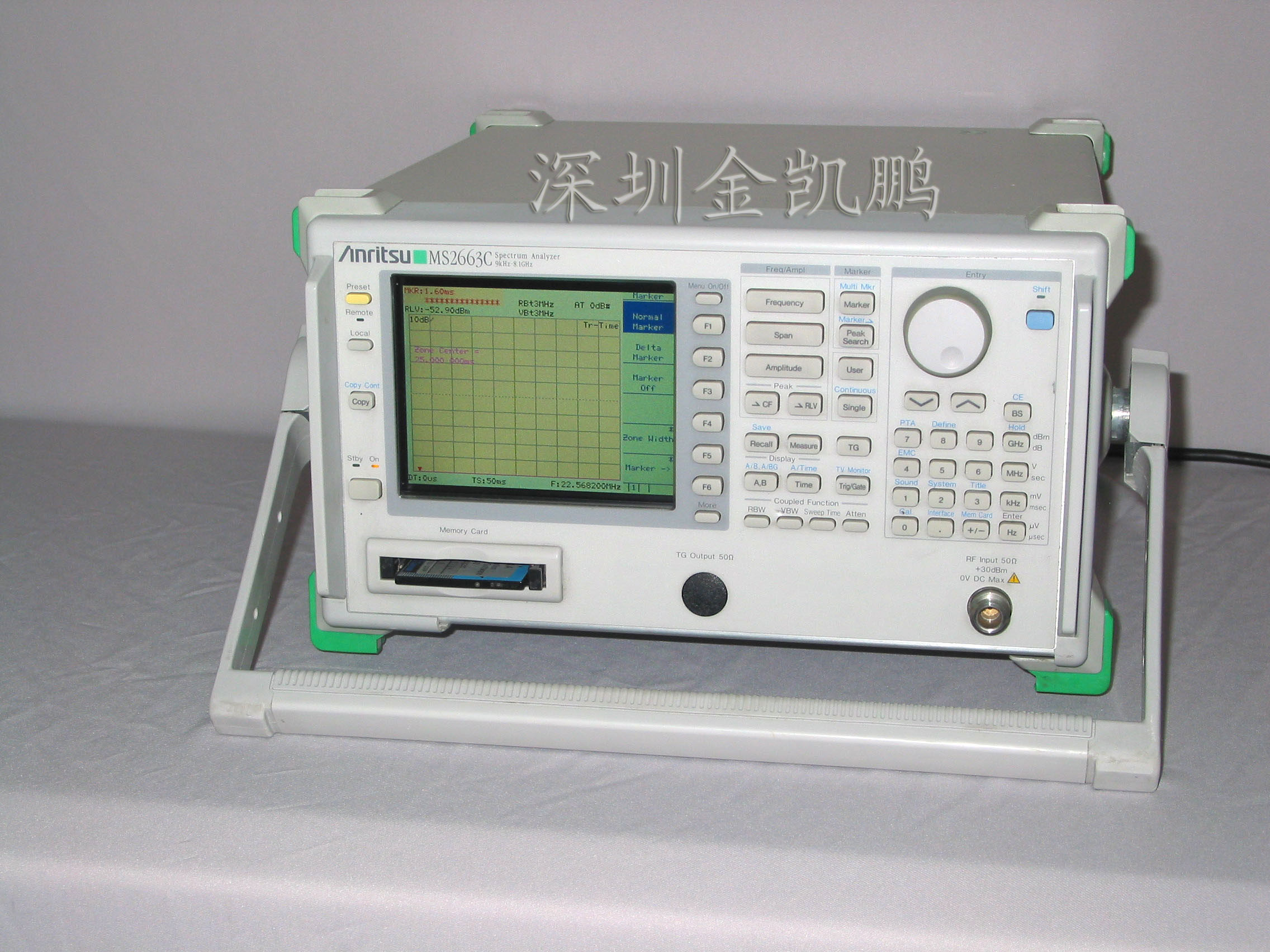

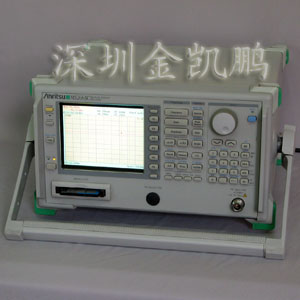

Anritsu(安立) 頻譜分析儀 MS2663C

Anritsu(安立) 頻譜分析儀 MS2663C簡介：

Anritsu(安立) 頻譜分析儀 MS2663C覆蓋了9kHz到8.1GHz的頻率范圍。它可以測量三倍于頻率帶寬的失真信號，這種功能廣泛應用于移動通訊中。
Anritsu(安立) 頻譜分析儀 MS2663C具有如下基本功能：高的C/N比、低失真和較高的頻率/電平精度，并且易于操作。
Anritsu(安立) 頻譜分析儀 MS2663C具有“Measure”功能用以評估無線設備（頻率計數器、C/N、鄰道功率、占有頻帶寬度、突發平均電平和模板判定功能），并且能夠進行雙屏顯示和FM解調波形顯示。操作的可選擇性意味著在合理的費用下可實現廣泛的應用。
頻率 頻率范圍 9kHz～8.1GHz
頻率帶寬 波段0（0～3.2GHz），波段1－（2.92～6.5GHz），波段1＋（6.4～8.1GHz）
預選器范圍 2.92～8.1GHz（波段1－，1＋）
顯示頻率精度 ±（顯示頻率×參考頻率精度＋帶寬×帶寬精度＋100Hz）
*帶寬：≥10kHz，校準后
光標頻率顯示精度 標準：同顯示頻率精度，增量：同頻率帶寬精度
頻率計數器 分辯率：1Hz，10Hz，100Hz，1kHz
精度：顯示頻率×參考頻率精度±1 LSD（在S/N：≥20dB）
頻率帶寬 設置范圍：0Hz，1kHz～8.2GHz
精度：±2.5%（帶寬：≥10kHz），±5%（帶寬：<10kHz，安裝02選件）

分辯率帶寬
（3 dB BW） 設置范圍：1kHz，3kHz，10kHz，30kHz，100kHz，300kHz，1MHz，3MHz（隨頻率帶寬的不同進行
手動設置或自動設置）*選件02：可擴展30Hz，100Hz和300Hz
在使用RBW噪聲帶寬方程的情況下可以實現噪聲，C/N，鄰道泄漏功率和通道電平等測量功能。
帶寬精度：±20%（1kHz～1MHz），±30%（3MHz）
選擇性（60dB:3dB）：≤15∶1
視頻帶寬 1Hz～3MHz（1-3序列），OFF*隨RBW的不同進行手動設置或自動設置
噪聲邊帶和穩定性 噪聲邊帶：≤－100dBc/Hz（在1GHz點，10kHz的偏離處）
剩余FM：≤20Hzp-p/0.1s（在1GHz，帶寬：0Hz）
頻率漂移：≤200Hz/分鐘（帶寬：≤10kHz，掃描時間：≤100s）*在變化環境溫度中熱機1小時后

參考振蕩器 頻率：10MHz
老化率：2×10－6/年（典型值）；選件01：1×10－7/年，2×10－8/天
溫度特性：1×10－5（典型值，0°～50℃）；選件01：±5×10－8（0°～50℃）
*參考于25℃的頻率





幅度


電平測量 測量范圍：平均噪聲電平至＋30dBm
最大輸入電平：＋30dBm（CW平均功率，RF ATT：≥ 10dB），±0Vdc
平均噪聲電平：
≤－115dBm（1MHz～1GHz，波段0），≤－115dBm＋1.5f[GHz]dB（1～3.1GHz，波段0）
≤－115dBm＋0.5f[GHz]dB（2.92～8.1GHz，波段1）*RBW：1kHz，VBW：1kHz，
RF ATT：0dB
剩余響應：≤－100dBm（RF ATT：0dB，輸入：50Ω終端，1MHz～8.1GHz）


總電平精度
±1.3dB（100kHz～3.1GHz，波段0），±2.3dB（2.92～8.1GHz，波段1）
*使用內部校準信號校準后的電平測量精度
總電平精度 參考電平精度（0～－49.9dBm）＋頻率響應＋log線性度（0～－20dB）＋
校準信號源精度







參考電平
設置范圍
對數標尺：－100～＋30dBm，線性標尺：224μV～7.07V
單位
對數標尺；dBm，dBμV，dBmV，V，DBμVemf，W，dBμV/m
線性標尺：V
參考電平精度：
±0.4dB（－49.9～0dBm），±0.75dB（－69.9～－50dBm，0.1～＋30dBm），
±1.5dB（－80～－70dBm）
*校準后，在100MHz處，帶寬為1MHz（在RF ATT，RBW，VBW和掃描
間都設置為AUTO（自動））
RBW轉換的不穩定度：±0.3dB（1kHz～1MHz），±0.4dB（3MHz）
*校準后，輸入衰減器（RF ATT），參考與RBW 3kHz
設置范圍：0～70dB（10dB步進）*隨參考電平的不同手動或自動設置
精度：±0.3dB（0～50dB），±1.0dB（0～70dB）
*校準后，頻率：100MHz，參考于RF ATT：10dB
±0.5dB（100kHz～3.2GHz，波段0，參考于100MHz，RF ATT：10dB，溫

頻率響應 度：18°～28℃）
±1.5dB（9～100kHz，波段0，參考于100MHz，RF ATT：10dB，溫度：18°～28℃）
±1.5dB（2.92～8.1GHz，波段1，參考于100MHz，RF ATT：10dB，溫度：18°～28℃）、
±1.0dB（100kHz～3.2GHz，波段0， RF ATT：10dB～50dB）
±3.0dB（2.92～8.1GHz，波段1， RF ATT：10dB～50dB）
*波段1，預選器調節后




波形顯示
標尺（10格）
對數標尺：10，5，2，1dB/格
線性標尺：10，5，2，1%/格
線性度（校準后）
對數標尺：±0.4dB（0～－20dB），±1.0dB（0～－70dB），±1.5dB（0～－85dB），±2.5dB（0～－90dB），
線性標尺：±4%（比較于參考電平）
光標電平分辯率
對數標尺：0.01dB，線性標尺：參考電平的0.02%




失真響應 2次諧波失真：
≤－60dBc（10～200MHz，波段0，混頻器輸入：－30dBm）
≤－75 dBc（0.2～13GHz，波段0，混頻器輸入：－30 dBm）
≤－70 dBc（1.3～1.55GHz，波段0，混頻器輸入：－30 dBm）
≤－80 dBc（0.8～1GHz，波段0，混頻器輸入：－30 dBm）
≤－100 dBc（1.46～4.05GHz，波段，混頻器輸入：－20 dBm）
雙音3階互調失真：≤－70 dBc（10～100MHz），≤－80 dBc（0.1～8.1GHz）
*兩個信號間的頻率差值：≥50kHz，混頻器輸入：－30dBm
鏡頻響應：≤－70 dBc，多重響應：≤－70 dBc（波段1）
1dB增益壓縮 ≥－5dBm（≥100MHz，混頻器輸入電平）





最大動態范圍 平均噪聲電平的1dB增益壓縮電平：
>110dB（0.1～1GHz，波段0），>110dB－1.5f[GHz]dB（1～3.1GHz，波段0），
>110dB－0.5f[GHz]dB（2.92～8.1GHz，波段1）
失真特性（RBW：1kHz）
2次諧波：>72.5dB（10～200MHz），>80dB（200～500MHz），
>8 －0.75f[GHz]dB（0.5～1.3GHz）
>82.5－0.75f「GHz」dB（0.8～1GHz），>77.5－0.75f「GHz」dB（1.3～1.55GHz，波段0）
>97.5－0.25f「GHz」dB（1.46～4.05GHz，波段1）
3階互調：>80dB（10～100MHz），>83.3B（0.1～1GHz），
>83.3－f 「GHz」dB（1～3.1GHz，波段0），
>83.3－1/3f「GHz」dB（2.92～8.1GHz，波段1）
掃描
掃描時間 設置范圍：20ms～1000s（隨著帶寬，RBW，VBW的變化手動或自動設置）
精度：±15%（20ms～100s），±45%（110～1000s），±1%（時域掃描：數字零帶寬模式）
掃描模式 連續，單一
時域掃描模式 模擬零帶寬，數字零帶寬
區域掃描 只在由區域光標指示的頻率范圍內掃描
跟蹤掃描 在區域光標內沿峰值點掃描（也可以進行區域掃描）





功能 數據點數 501


檢測模式 NORMAL：在取樣點間同時顯示最大和最小點
POS PEAK：在取樣點間顯示最大點
NEG PEAK：在取樣點間顯示最小點
SAMPLE：顯示取樣點的瞬時值0
檢測模式轉換不確定度：±0.5dB（在參考電平）
顯示 彩色TFT-LCD，尺寸：5.5寸，彩色數目：17（RGB，64標尺設定），
亮度調整：5步進設置



顯示功能 掃描A：顯示頻率頻譜
掃描B：顯示頻率頻譜
掃描時間：顯示中心頻率處的時域波形
掃描A/B：同時顯示掃描A和掃描B。同一頻率的同時掃描，單獨頻率的交替掃描
掃描A/BG：顯示需要觀察（背景）的頻率區域和從背景中通過區域光標同時、
交替掃描選擇的具體波段（前臺）。
掃描A/時間：顯示中心頻率同時、交替掃描處的頻率頻譜和時域波形
掃描移動/計算：A→B，B→A，A→B，A+B→A，A－B→A，A－B+DL→A
存儲功能 NORMAL，VIEW，MAX HOLD，MIN HOLD，AVERAGE，CUMULATIVE，
OVER WRITE


FM解調波形
顯示功能 解調范圍：2，5，10，20，50，100，200kHz/格
光標顯示
精度：滿刻度的±5%（參考于中心頻率，DC耦合。RBW：3MHz，VBW：1Hz，CW）
解調頻率范圍：DC（在AC耦合時50Hz）～100kHz（范圍：≤20kHz/格，VBW：關，
在3dB帶寬時）
DC（在AC耦合時50Hz）～500kHz（范圍：≥50kHz/格，VBW：關，在3dB帶寬時）
*RBW：>1kHz可使用
輸入連接器 N-J，50Ω

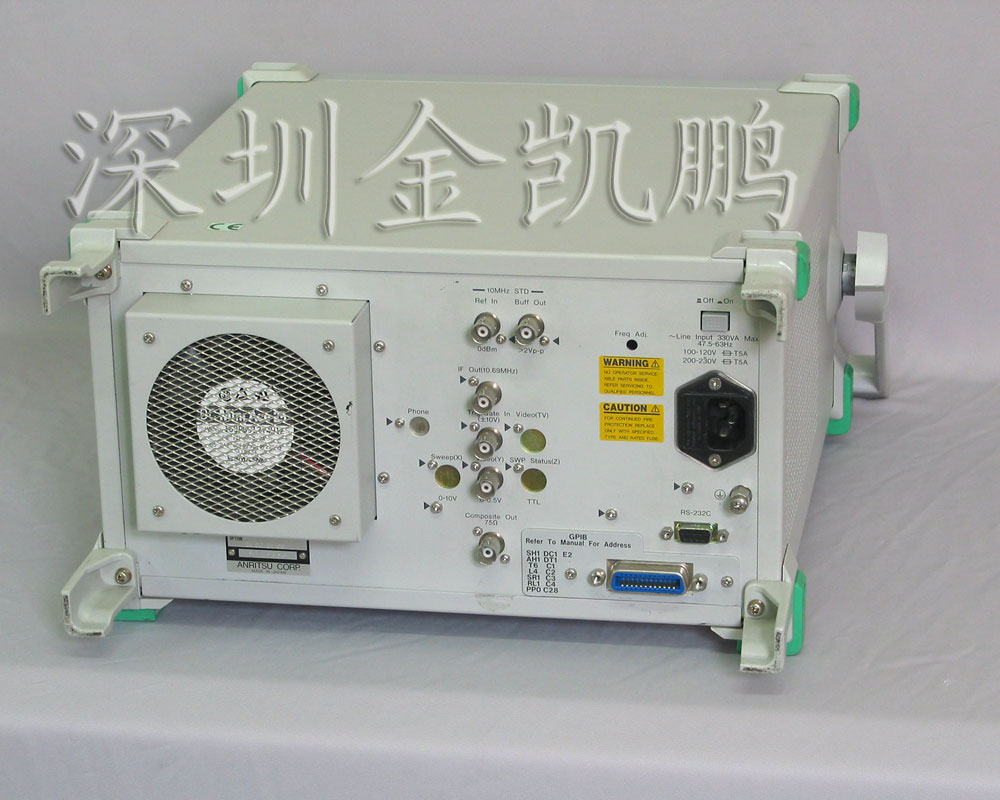

輔助信號輸入
和輸出 IF輸出：10.69MHz，BNC連接器
視頻輸出（Y）：0～0.5V±0.1V（100MHz，從下限到上限在10dB/格或10%/格，75Ω終端），BNC連接器
COMPOSITE OUTPUT（復合輸出）：對于NTSC，1Vp-p（75Ω終端），BNC連接器
EXT REF INPUT（外部參考輸入）：10MHz±10Hz，≥0dBm（50Ω終端），BNC連接器
信號搜索 AUTO TUNE（自動調諧），PEAK→CF，PEAK→REF，SCROLL
區域光標 NORMAL（正常），DELTA（增量）
光標→ MARKER→CF，MARKER→REF，MARKER→CF STEP SIZE，
ΔMARKER→SPAN，ZONE→SPAN
峰值搜索 PEAK（峰值），NEXT PEAK（下一個峰值），NEXT RIGHT PEAK（右側下一個峰值），
NEXT LEFT PEAK（左側下一個峰值），MIN DIP，NEXT DIP
多功能光標 光標數：最多為10「HIGHEST 10（最高10），HARMONICS（諧波），
MANUAL SET（手動設置）」

測量 噪聲電平（dBm/Hz，dBm/ch），C/N（dBc/Hz，dBc/ch），占有帶寬（功率N%法，XdB下降法），鄰道功（REF：總電平/參考電平/波段內電平法，通道設計顯示：2通道×圖形顯示），突發信號的平均電平（時域波形設計時間 范圍的平均電平），通道電平（dBm，dBm/Hz），模板比較（上限/下限×每個2，時域），MASK（上限/下限×每個2，頻率域）
保存/調用 保存和調用存儲于內存（最多12組）或存儲卡中的設定條件和波形數據

硬拷貝 打印機（HP點陣打印機，EPSON相應型號的點陣打印機）：
通過RS 232C，GPIB和并口（選件10）打印顯示數據
繪圖儀（HP-GL，GP-GL相應型號）：
通過RS-232C和GP-IB接口輸出顯示數據


PTA 語言：PTL（基于BASIC的翻譯程序）
編程：使用外部的計算機
程序存儲：存儲卡，向上傳遞/下載到/于外部計算機
程序容量：192KB
數據處理：依照系統參數，系統子程序和系統功能直接進行測量
RS-232C 輸出數據到打印機和繪圖儀。由外部計算機控制（不包括電源開關）

GP-IB 符合IEEE488.2。由外部計算機控制（不包括電源開關）?；蛴肞TA接口控制外部設備：SH1，AH1，T6， L4，
SR1，RL1，PP0，DC1，DT1，C1，C2，C3，C4，C28
修正
自動修正MA 1621A阻抗變換器的插入損耗
修正精度（RF ATT：≥10dB）：
±2.5dB（9～100kHz），±1.5dB（100kHz～2GHz），±2.0dB（2～3GHz，典型值）
天線修正系數：
修正特定天線場強（dBμV/m）的顯示和測量，內部天線修正系數（MP 534A/651A偶極天線，MP635A/666A調 諧駐波天線，MP 414B環行天線和使用者自定義的四種天線），通過GPIB或RS-232C寫信息，保存/下載到/于存儲卡

記憶卡接口 功能：保存/調用測量參數/波形數據，向上傳遞/下載PTA程序；所使用的卡：SRAM，
EPROM，F(xiàn)LASH EPROM*只有SRAM可以寫信息；卡容量：最大為2MB
連接器：符合JEIDA Ver. 4/4.1，PCMCIA Rel 2.0；2槽




其他 電導傳輸 符合EN55011（Group 1，Class A）
輻射傳輸 符合EN55011（Group 1，Class A）
靜態放電 符合EN50082-1
輻射強度 符合EN50082-1
電導敏感度 符合IEC801-4（標準Ⅱ）
振動 符合MIL-STD-810D
電源（工作范圍） 170～250Vac，47.5～63Hz，≤330VA
尺寸和重量 320（寬）×177（高）×351（長）mm，≤13.5㎏（不帶選件）
環境溫度 0°～50℃（工作），－40°～＋75℃（存放）


◆選件01：參考晶體振蕩器
頻率 10MHz
老化率 ≤1×10－7/年，≤2×10－8/天（開機后，以24小時后的頻率為基準）
溫度特性 +5×10－8（0°～50℃，以25℃為基準）
緩沖輸出 BNC連接器，10MHz，>2Vp-p（200Ω終端）


◆選件02：窄分辯率帶寬
分辨率帶寬（3dB） 30Hz，100Hz，300Hz
分辨率帶寬轉換的不確定度 ±0.4dB（RBW 3kHz參考）
分辨率帶寬精度 ±20%（100，300Hz）
選擇性（60 B：3B）≤15∶1（RBW：100，300Hz），≤20∶1（RBW：30Hz）


◆選件04：高速時域掃描
掃描時間 12.5μs，25μs，50μs，100～900μs（一個重要的數字位設置）1.0～19ms（兩個高級有效位設置）
精度 ±1%
光標電平分辨率 0.1dB（log標尺），0.2%（線性標尺，相對于參考電平）


◆選件06：觸發/門電路
觸發轉換 FREERUN（自激），TRIGGERED（觸發）







觸發源
EXT（外部） 觸發電平：+10V（分辯率：0.1V），TTL電平
觸發斜率：上升，下降
連接器：BNC
VIDEO（視頻） 對數標尺：－100～0dB（分辨率：1dB）
觸發斜率：上升，下降
WIDE IF VIDEO
（寬中頻視頻） 觸發電平：高，中或低，可設置
帶寬：20MHz
觸發斜率：上升，下降
LINE 頻率：47.5～63Hz（線性鎖定）


TV 方法：M-NTSC，B/G/H PAL
合成：V-SYNC，H-SYNC
合成線性（NTSC）
H-SYNC（ODD）：7～262線，H-SYNC（EVEN）：1～263線
合成線性（PAL）
H-SYNC（ODD）：1～312線，H-SYNC（EVEN）：317～625線
*需安裝16選件


觸發延遲 預觸發（在觸發點以預先設定的最大屏幕顯示波形）
范圍：－時間帶寬～0s
分辯率：時間帶寬/500
后觸發（在出發點最大65.5ms后顯示波形）
范圍：0～65.5ms
分辯率：1ms

門掃描 在頻率域，以特定門間隔顯示輸入信號的頻譜
門延遲：0～65.5ms（從觸發點，分辯率：1us）
門寬度：2us～65.5ms（從門延遲，分辯率：1us）


◆選件07：AM/FM解調器
聲音輸出 帶有內部揚聲器和耳機連接器接口（3.5插孔），可調整音量


◆選件10：并行接口*1
功能 將數據輸入到打印機（并口標準）
連接口 D-sub 25針（插孔）


*1：GPIB接口不能與之同時安裝

◆選件15：掃描信號輸出
掃描輸出（X） 0~10V+1V（≥100KΩ終端，從顯示標尺的左側到右側），BNC
靜態掃描輸出（Z） TCL電平（帶掃描的低電平）
