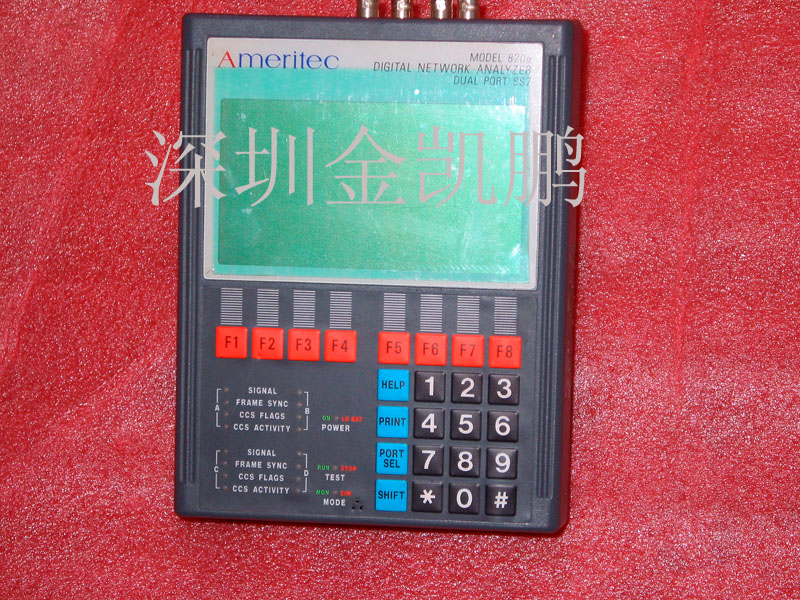

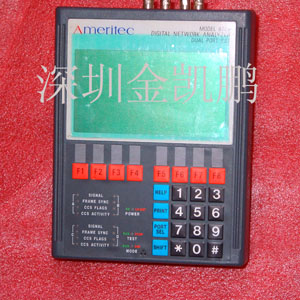

Ameritec(通測) 手持7號信令分析儀 820E
Ameritec(通測) 手持7號信令分析儀 820E簡介：
Ameritec(通測) 手持7號信令分析儀 820E具有獨特的能力,可以同時監視兩個T1或DS0A口,貯存在每一個口上不同協議的蹤跡,顯示或打印出譯碼的蹤跡,并提供有關協議和連接情況的詳細統計結果。所有這些都在一個便攜式儀器內實現。
Ameritec(通測) 手持7號信令分析儀 820E具有一個T1或DS0A口,而820機器具有兩個口。這兩個口可以設置為兩個T1口,兩個DS0A口或者一個T1口一個DS0A口。選擇810e或820e可獲得一個或兩個E1口。這些網絡分析儀具有基本的SS7協議分析(MTP+TUP/ISUP)、CAS信令分析、BERT和PCM性能分析。其它選件還包括:附加的SS7協議能力(SSP/TCAP)、ISDN PRI分析、CCITT G.821展示及其它。
810/Ameritec(通測) 手持7號信令分析儀 820E的主要測試功能如下：
·豐富的SS7協議分析功能,包括MTP、SCCP、ISUP、TUP、及TCAP。
·支持各種CCS7實現方法包括ANSI、CCITT、和國際TUP。
·ISDN PRI協議分析。
·豐富的ISDN2層和3層統計功能。
·T1/E1 CAS信號分析。
·豐富的CAS呼叫統計。
·誤碼率測試
·對SS7、ISDN、T1/E1 CAS和BERT進行1層PCM性能分析。
·CCITT G.821和M.550展示。
·便攜式、電池操作、手持型并易于使用。
主要功能
SS7分析、ISDN PRI分析、BERT、CAS分析
線路接口
820(e)
雙中繼線,4個T1(E1)(DS0A)接收器,1個T1(E1)發送器(BERT用).
DS0A
碼率 64/56K比特/少±100ppm
線編碼 AMI 100%占空比
時鐘 64Hz接收時鐘,50-70%占空比
阻抗 120Ω平衡式(橋式)
連接器 Bantam插座(810為2個,820為4個)
線路性能 時鐘/無時鐘
T1
速率 1.544M比特/秒±100ppm
線編碼 B8ZS,AMI
阻抗 100Ω或1200Ω(橋式)平衡終端
電平 +3dB至-38dB
幀結構 D3/D4,ESF,F4,72
連接器 Bantam插座(810用2個,820用4個)
PCM性能 LOS,BPV,蘭色報警,黃色報警,幀錯誤,CRC錯誤,滑碼,M.550報告格式
E1
速率 2.048M比特/秒±50ppm
線編碼 HDB3,AMI
阻抗 75Ω(終端)或1200Ω(橋式)BNC連接器不平衡式。120Ω(終端)或1200Ω(橋式）bantam連接器平衡式
連接器 BNC或bantam插座(810e用2個,820e用4個)
電平 +3dB至-38dB
幀結構 PCM30、PCM30 CRC4、PCM31,PCM31 CRC4
PCM性能 NOS,BPV,AIS,RAI,幀錯誤，FAS錯誤，CRC錯誤,滑碼,M.550報告格式
通話統計
要求的通話數,完成的通話數,通話故障數,阻塞故障數,其它網絡故障數,當前進行的通話數
協議分析
過濾器/觸發器 每個中繼線2個
呼叫跟蹤 每個中繼線1個
實時消息跟蹤
時間標記 1ms分辨率
跟蹤存儲器 每個口64000字節的數據。(按消息平均長度為50字節計,等效于1000條消息)。
譯碼 壓縮,擴展,HEX
SS7分析
2層格式(MTP) CCITT,Bellcore
2層統計 FISU消息數/百分數。FISU字節數/百分數,LSSU消息數/百分數,LSSU字節數/百分數,MSU消息/百分數,MSU字節數/百分數,每秒的MSU,錯誤的SU數/百分數,中止數,無效數,重發送數,服務故障數/持續時間/百分數
3層統計 按用戶要素的MSU計數(每個rx有16個計數器)
4層統計 按消息類型的SNM消息計數(每個rx有23個計數器)
附加要素 TUP-1,ISUP,SCCP,TCAP。每次一個附加要素起作用,MSU按消息類型計數(每個rx有多達256個計數器)
ISDN PRI分析(選件)
2層統計 INFO,RR,RNR,REJ,SABME,DM,UI,DISC,UA,FRMR, XID,不確定的,總的,好的CRC。壞的CRC,ABORT,重發送和超時計數,對消息幀的愛蘭率
3層統計 每種消息類型計數,連接OK計數,連接不OK計數,拆線原因(8類)。網絡應答時間(最小,平均,最大)。設置連接,設置報警。呼叫報告:5個同時的呼叫
CAS分析(選件)
信號比特顯示 對每個通道同時顯示ABCD
蹤跡 5000事件的緩沖器,蹤跡貯存在緩沖器中供詳細研究。帶有時間標志的條型圖表顯示出信號比特變化
BERT
圖形 63,511,2047,32767,1:1,全“1”,全“0”,8-256比特用戶定義
速率 非幀的T1(E1),幀的T1(E1),nx64000bps,(n=1-24(30)
結果表現形式 BER,BLER,G.821,G.821圖表(選件)
錯誤產生 單比特,10E-3,10E-4,10E-5
發送音調 500Hz,697Hz,770Hz,800Hz,852Hz,941Hz,1004Hz,1200Hz,1336Hz,1477Hz,1533Hz,2000Hz,0dBm
接收音調 沒量電平(+3至-50dBm),頻率(300至3500Hz)
話音監視(選件)
可選每一PCM線路的任意通道
講/聽
用戶參數存貯
在非易失性存儲器中可貯存10套完全的由用戶定義的設置參數,并可調出使用
數據貯存
最后捕獲的蹤跡,統計結果以及最后的設置均可貯存下來供以后使用
顯示
16行×42字符圖形LCD顯示器,超扭,對比度可調。19個雙色狀態LED燈
鍵盤
8個軟鍵,12鍵數字鍵盤,幫助,打印功能,上檔鍵
外部打印機連接
9針PC機兼容,1200/2400/4800/9600/19200波特,7/8數據位,無/偶/奇/全”1”/全”0”校驗,Xoff-Xon或CTS數據控制,EPSON(IBM Proprinter)或TTY打印機
報告類型 1層實時報警,一般統計,1層統計,2層統計,3層統計,蹤跡分析
報告間隔 定時的(0-1440分鐘),測試結束,手動報告
一般指標
尺寸 6.3英寸W×8.2英寸H×2.4英寸D
(160mm×208mm×61mm)
重量 5.7磅(2.1kg)
電池 NiCd電池,3小時工作,1小時充電時間
電源 外部適配器,IEC電源連接器,100-240VAC,50/60Hz,2.5英寸W×5.7英寸L×1.6英寸H(63mm×145mm×40mm)。供儀器工作并同時為電池充電
|
