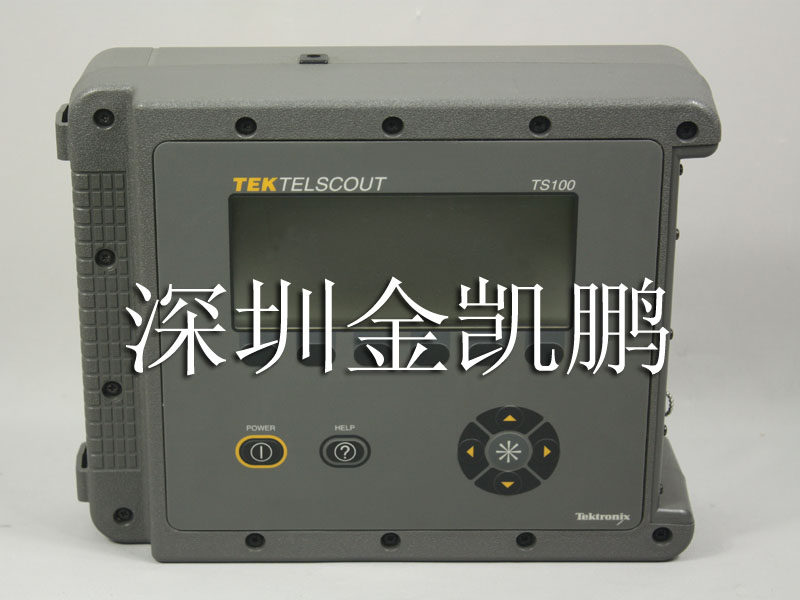

Tektronix(泰克) 電纜測試儀 TS100

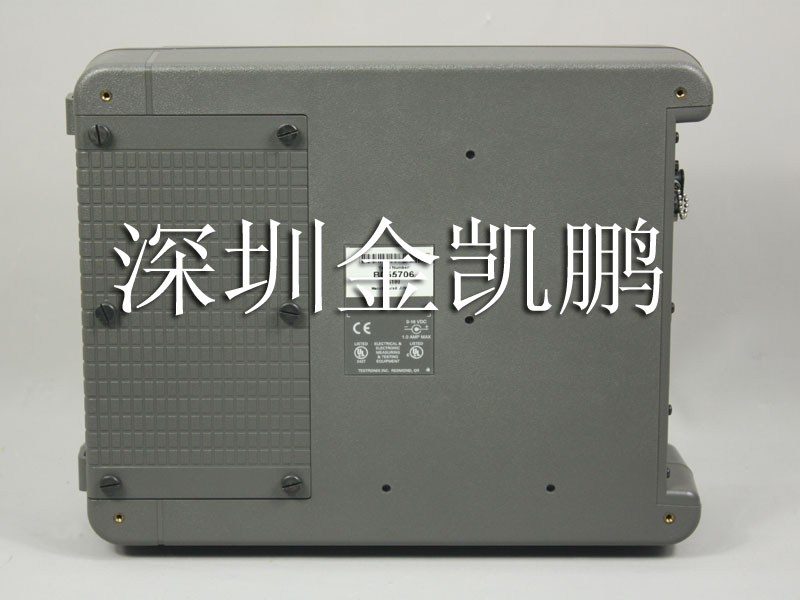

Tektronix(泰克) 電纜測試儀 TS100簡介：
Tektronix(泰克) 電纜測試儀 TS100一個單元中含雙絞線和同軸電纜測試（選件）
*單步設置
*自動儀器控制設置
*手動儀器控制設置
*15公里的故障定位能力堅固（忍受2米摔跌），防濺
*交流供電或電池供電
*10X12X3.5英寸，6.4英鎊
*單鍵縮放功能
*短脈沖寬度選件（包括同軸電纜測試能力0
*雙絞線比較模式
*串話模式
*按英尺、米或時間來測量故障距離
*可配置適于任何種類的電纜和VP（0.300至1.000）
*內存20個波形和記錄
*串行打印機輸出存儲和顯示波形
*精度（10000英寸時±3英寸）
如果您的工作是在電話雙絞線電纜上檢查故障，那么Tektronix的TS100 TelScout正是為您而制造的。TelScout是專門為電話局部環路應用設計的。應用了最新的技術，提供易于使用和通話能力，這是其它TDR不具備的。
使用TS100，您會有更多時間在排除故障，而不是操縱TDR。只要簡單選定待測的電纜類型，剩下的工作都由TelScout來完成。阻抗、VP、增益、脈沖和垂直位置，當您在搜索電纜時，都自動地選定和調整。只要將光標移到故障點確定它餓位置即可。在性能方面，TelScout采用了優選的脈沖和采樣以及先進的濾波和信號處理技術，以保證最大的測量范圍。這樣，您就永遠得到清晰的波形，易于對故障進行分析。
窄脈沖和同軸電纜選件
窄脈沖選件01為保證近距離的精度而提供了5ns脈沖寬度。離機架3英寸遠的故障也很容易被確定。選件01還包括一個同軸電纜設置菜單和一個適配電纜，這使您能夠在當今不斷發展的寬帶系統中對同軸電纜進行故障定位。
您會得到在工業界中最堅固TDR 封袋，不管雨、雪、高溫、潮濕，TelScout能永遠伴您工作。
Tektronix(泰克) 電纜測試儀 TS100 測量模式

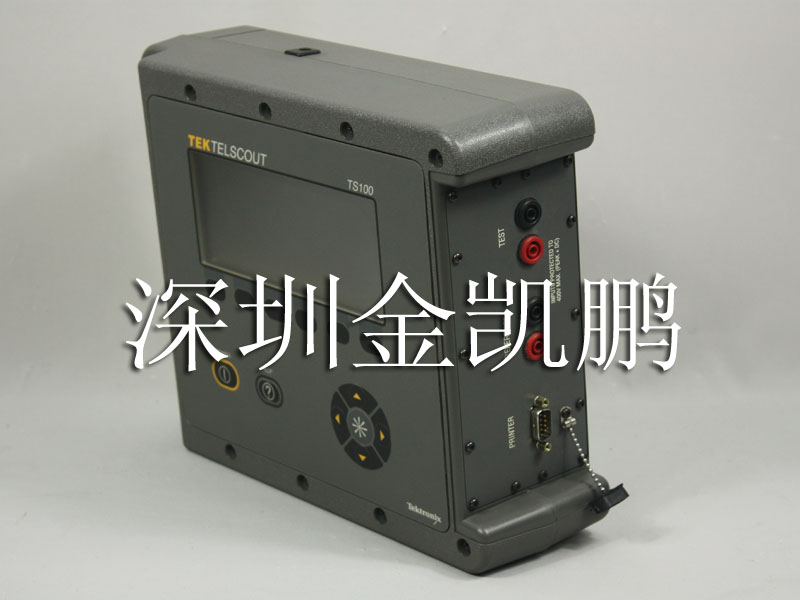

TS100有兩個雙絞線對的接頭，即測試線對和參考線對，有四個基本的操作模式：
1.Test Pair Only（測試線對）有一個對應于測試對線對的顯示波形。
2.Test Pair and reference pair （測試線對和參考線對）這個模式用于直觀比較測試和參考線對。在兩個線對上加上脈沖，以顯示兩個波形，存儲的波形也可以用來比較。
3.Test Pair and reference pair （測試線對參考線對）同上面的模式相似，在測試和參考線對上加脈沖，顯示波形是測試線對波形于參考線對波形的差值（一個顯示波形），比較簡化。存儲的波形也可以用來進行比較。
4.Cross talk rest (電話測試）。TelScout在測試線對上加入脈沖短波形模式，對參考線對上的返回信號進行采樣。這個模式一般用來確定分裂點的距離。
Tektronix(泰克) 電纜測試儀 TS100 Tel Scout 性能規格
測試信號-
標準；1/2正弦、平衡 選件01：1/2正弦
幅度-
標準：100W上20V 選件 01：5ns:100W上+2.5V 20ns:100W上±1V
其它脈寬；100W上±4V
輸出阻抗- 標準：100Ω 選件01：100Ω
脈沖寬度-
標準；20-300ns 選件：01：5-3000ns
輸入保護-
±400V，DC+峰值A(chǔ)C，最大440Hz
最大量程-
標準：15000米/45000英尺，根據電纜類型和條件
條件 01：10000米/30000英尺，根據電纜類型和條件
顯示分辨率-
所選量程的0.33%，最小4.5cm/0.15英尺，640X200高分辨率的LCD
顯示范圍-
11個顯示范圍加上單鍵擴展窗口（范圍由用戶以手動模式定義）。
濾波器-
高通，截止頻率150kHz,用戶自選放大器5mV反射產生滿屏幕的垂直偏轉
增益- 0-63dB
波形存儲- 多達20個波形及其記錄
體積尺寸- 30X25X9cm,12X10X3.5英寸
重量- 3公斤或604英鎊
水平精度-
0-5000米=±1米
5000-15000米= ±2米
Vp為±誤差，
0-2000英尺=±2英尺
2000-10000英尺=±3英尺
10000-20000英尺=±4英尺
Vp為±誤差。
交流電源供電：110V，220V或240V，帶想應AC到DC適配器
電池供電；連續工作8個小時
電池節省電裝置：5-30分鐘周期工作或出掉此設置，可以選擇。
打印機接口-串行9針，D型連接器
Tektronix(泰克) 電纜測試儀 TS100環境參數；
工作溫度：-15℃到+60℃
非工作溫度：-20℃到+65℃
濕度：95%相對濕度，不冷凝

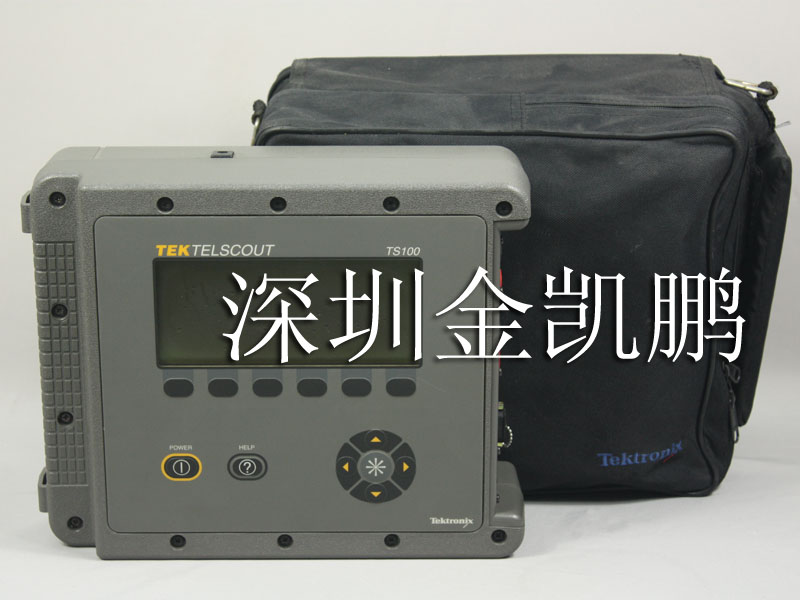

沖擊：忍受2米高摔跌在水泥地、用標準的軟箱包裝
EMI（電池干擾）輻射：FCCpart15,Subpart Jclass A;VFG243和EN55022
|
