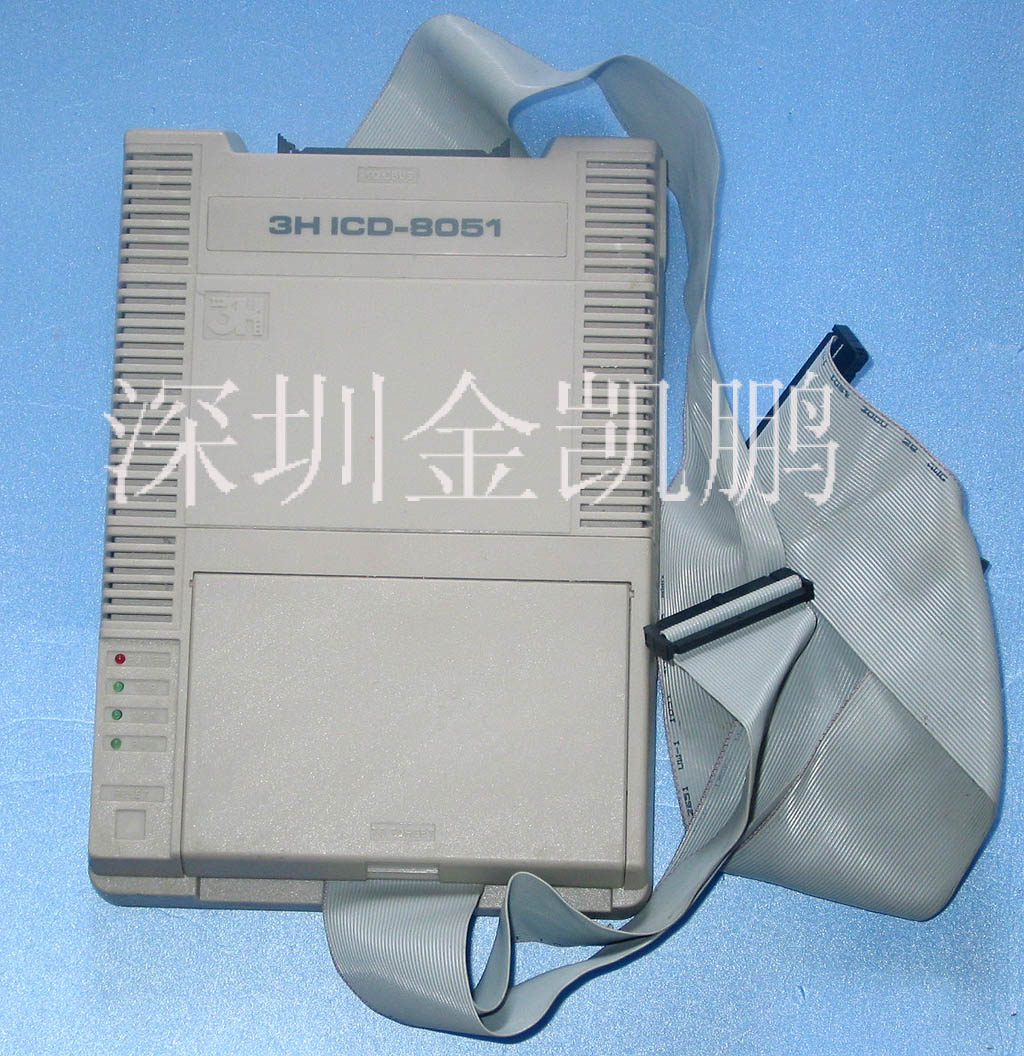

三環 仿真器 3H ICD-8051
三環 仿真器 3H ICD-8051簡介：
3H-ICD/ICE系列單片機開發系統性能特點
產品型號 3H ICD-8051
適用CPU 8XC31/32/44/51/52
51FA/FB/FC/54/58
種類 /410/524/528/550
575/652/654/851
(X=0,3,7,9)
仿真器 3H ICD-8051增加適配模塊可仿真:
8XC451 8XC552
8XC592 89C1051/2051
仿真頻率 16MHz
仿真器 3H ICD-8051全透明實時 在線仿真 CPU片內及片外資源全透明實時在線仿真,不占用戶系統任何資源,沒有開發"死區",128/256 /512字節內部數據存貯器、64KB外及內部程序 存貯器、64KB外部數據存貯器全部對用戶開 放,98系列堆棧可任意設在片內或片外。對 I2C、CAN總線，Watchdog，PWM，A/D等特殊 功能，均可實現全速實時仿真。
在線仿真
仿真器 3H ICD-8051完善的硬件
斷點功能
1) 步進斷點：實時運行1～65,500條指令后
產生斷點,步進斷點不占用任何中斷，可以調 試中斷服務程序。
2) 宏單步斷點：單步運行一行程序(包括調用 函數和子程序)。
3) 地址斷點：可在64KB全地址范圍任意設置件地址斷點。由于是硬件斷點，因此在ROM，RAM及EPROM中都可以設置斷點。地址斷 點不使用INT0或其它任何中斷,可以調試中斷程序。3HICD-8051可同時設置100個斷 點,3H ICD-80C198可同時設置4個斷點。
4) 鍵盤斷點：在程序運行任意時刻打 入"ESC"鍵可中止運行,準確保護全部現場信息 供用戶查詢,并可繼續執行。鍵盤斷點不使用 INT0或其它任何斷點以及RST。
全地址空間 3H ICD-8051提供全空間128KB仿真存貯器
可分段借用 (64KB程序,64KB數據),3H ICD-80C198提供 64KB程序／數據仿真存貯器。用戶可根據目標 系
統的實際需要任意安排借用空間，可全部或 部分借用仿真存貯器進行軟件調試和軟硬件聯 調。仿真存貯器每段最小借用空間為4KB,最大 為64KB,并提供寫保護功能。
仿真存儲器
雙CPU系 3H-ICD／ICE系列開發系統與IBM PC,386,486,586及其兼容機聯機使用。開發系統的控制 與仿真功能分別由主機CPU和仿真CPU完成,開發系統與主機之間通過I/O擴展總線并行通 訊,傳輸速率高,數據準確,傳送64K程序僅需3~7秒,調試中不會出現通訊失敗或死機故障。 開發系統由主機供電,不需另配電源。
仿真器 3H ICD-8051統并行通訊方式
3H－TV 3H-TV采用國際上先進的窗口調試技術,開發系統各種調試命令的選擇及調試參數的設置, 檢查、修改和刪除均可通過屏幕上的命令窗口完成。對用戶在調試時需要觀察的當前狀態 及各種變量，也可在屏幕上以多窗口方式同時顯示和修改。這些可同時觀察的各種變量包 括:CPU寄存器、存貯器、I/O口、CPU標志位、上百個檢查參數、內存反匯編、匯編語言及 文本和高級語言文本等。
多窗口
高級調試
軟件包
3H ICD-8051For Windows95高級調試 軟件包 采用全新中文Windows95調試環境，全面支持Intel OMF-51格式，識別數組、結構等高級 語言中的數據結構，使文本調試更加方便，功能更強大；開放式可擴充的軟件環境，支持 更多種類CPU，允許用戶自行定義所仿真CPU的內部結構和特殊寄存器名稱，提供指針功 能。新增行進功能，使單步調試速度更快；并提供詳盡的在線幫助。
高級語言 3H-TV可以有效地支持調試各種多模塊復雜程序,可以支持高級語言(C、PL/M)和匯編語言 文本調試,可用高級語言(C、PL/M)語句行方式、宏匯編指令行方式或高級語言/匯編語言 混合方式進行系統調試。當使用混合方式進行系統調試時,高級語言語句行(包括行號、說 明、語句、過程函數和注釋）和對應匯編語言指令行（包括地址、機器碼、標號、助記 符、CPU標志位和注釋）將同時對應顯示在調試窗口中.利用功能鍵可方便地實現三種方式 的切換以及各種調試方式下的斷點設置,單步運行、宏單步運行或連續運行。3H-TV具有窗 口下的行匯編功能,可臨時編制和修改調試程序。 3H-TV支持的調試語言種類包括： 3H公司的3HMAL交叉宏匯編語言,INTEL、IAR、FRANKLIN、AD公司的C語言、PL/M語言和交 叉宏匯編語言。
匯編語言
文本調試
多種反 3H ICD/ICE開發系統提供多種反匯編功 能,包括:對內存的反匯編、能識別程序與數據的運 行式反匯編和能直接生成源程序文本并自動加入標號的對磁盤文件反匯編。
匯編功能
仿真頭種類 DIP－20,DIP－40,PLCC－44,PLCC－68,DIP-48,PLCC-52
編程器 編程 EPROM: 2716～27512 ( 包括 CMOS）
性能 范圍 8751系列:8751/44H,8751/52BH,87C51/52/51FA/51FB,89C51/52(40DIP),
選配件 89C1051/2051
|
