10-50公里遠距離無線網橋 Redline(紅線) AN-50e 5.8GHz無線網橋
廠商：加拿大Redline(紅線)
型號：AN-50E 5.8GHz無線網橋 72Mbps、點對點/點對多點、IP接口
Redline AN-50 5.8GHz無線網橋系統一個高速的無線以太網橋，支持點對點（PTP）和點對多點（PTMP）的網絡結構。AN-50系統真正實現高性能、多功能的經濟型平臺，適用于多種應用環境，承諾給用戶以快捷地最大投資回報率（ROI）。通過加入網絡系統可以直觀的進行遠程管理，同時安裝和使用簡便。
Redline AN-50 5.8GHz無線網橋系統一個高速的無線以太網橋，支持點對點（PTP）和點對多點（PTMP）的網絡結構。AN-50系統真正實現高性能、多功能的經濟型平臺，適用于多種應用環境，承諾給用戶以快捷地最大投資回報率（ROI）。通過加入網絡系統可以直觀的進行遠程管理，同時安裝和使用簡便。
Redline AN-50 5.8GHz無線網橋系統的空中速率高達72Mbps,相當于以太網42Mbps的單向速率。具有如下特性：健壯的非視距NLOS（non-line-of-sight）環境下的通信能力、長距離標準IF電纜（長達150米）、可聽見得天線對準聲音、以太網和無線通信的診斷能力，AN-50的上述能力使得他在網絡部署、安裝和維護簡便易行。值得一提的是AN-50擁有9個信道，這些使其在部署高性能網絡時非常有競爭力。同時該系統擁有專有增強128位空中加密方式。
Redline AN-50 5.8GHz無線網橋系統工作在免許可證的5.8 GHz UNII頻段，具有先進的抗鄰區（inter-cel）互擾能力。最顯著的特點是頻譜利用率高。AN-50系統具有雙向自適應調制能力，能夠在8種調制方法中（從BPSK到64QAM）依次調節無線鏈路質量。
Redline AN-50 5.8GHz無線網橋:在點對點（PTP）應用模式中，AN-50系統配備了高增益窄波束（narrow-beam）定向天線（4.5度，9度）提供視距（LOS）情況下80公里（50英里）的通信能力，非視距（NLOS）情況下可達10公里（6英里）。在點對多點（PMP）應用模式中，中心站60或90度的扇區天線提供遠至25公里（15英里）的覆蓋范圍，這些同時取決于允許使用的功率。AN-50采用中心基站W(wǎng)A50BS（提供90、60度的扇區定向天線）支持多達256個用戶，2048個業務流。對于已經在使用點多點應用的客戶，系統可以簡便的升級到點對多點的模式，同時要更換中心站為扇區天線。
Redline AN-50 5.8GHz無線網橋系統特征：
◆ 非視距應用NLOS（non-line-of-sight）
◆ 72 Mbps空間速率
◆ 極遠的通信距離
◆ 為達到最高頻譜利用率的動態自適應調制方法
◆ 為確保通信完整的自動重發請求ARQ（automatic repeat request）的錯誤校正功能
◆ 服務品質QoS（quality of service）支持定制的服務協議
◆ 專用的空間加密技術
◆ 與無線城域網IEEE802.16的規范相兼容
◆ 透明橋接技術（trWAsparent bridge）
◆ 支持服務品質QoS（quality of service）的CIR，PIR和Best Effort
◆ 第一代點對多點系統支持256個CPE，第二代點對多點系統將支持1024個CPE
Redline AN-50 5.8GHz無線網橋系統技術規范
◆系統性能: 視距工作模式，點對點（PTP）模式和點對多點（PMP）模式
◆射頻頻段: 5.725—5.825GHz
◆空間數據速率: 每個信道高達72 Mbps
◆信道帶寬: 20MHz（共9個可選通道）
◆RF動態范圍: >50dB
◆RF發射功率: –5—+20dBm軟件可調
◆接收靈敏度: 6Mbps@-86dBm
◆IF電纜:使用RG6U時，最大長度76米(250英呎)；
使用RG11U時，最大長度152米（500英呎）。
2.5 GHz最大損耗：
RG6U：25oC時，10dB/30米（100英呎）
RG11U：25oC時，5dB/30米（100英呎）
◆調制方式: 雙向動態自適應調制選擇
BPSK、QPSK、16QAM、64QAM
◆網絡屬性: 透明網橋, 支持DHCP
◆空間加密: 專用64bit加密
◆編碼率: 1/2、3/4和2/3
◆MAC層: 點對點（PTP）方式和點對多點（PMP）方式
基于輪詢的調度方式
自動重發請求ARQ的錯誤校正功能
串聯或分片
◆網絡服務: 對802.3服務和應用透明
◆雙工技術: 動態時分雙工TDD
◆無線傳輸: 正交頻分多路復用OFDM
◆最大范圍: 非視距環境下，10公里/6英里
視距環境下，50公里/30英里
◆網絡接口: 10/100 BaseT以太網
◆系統配置: SNMP、通過telnet或本地console口采用CLI命令行
◆電源: 110/220/240V AC（自動檢測），50/60Hz，最大39W
◆風力負荷: 137 m / 220 km每小時
◆溫度范圍: AN-50終端：+32F至+131F（0oC至+55oC）
T-58：-40F至+158F（-40oC至+60oC）

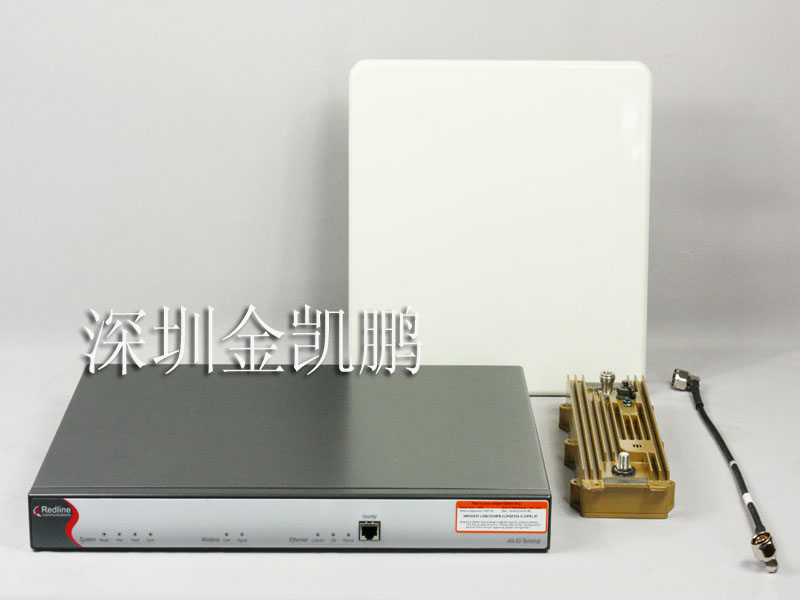

◆AN-50系統組成: AN-50終端；T-58收發器; 定向天線（4.5度，9度）
◆AN-50系統尺寸: 17”x12”x1.75”/ 431.8 mm x 304.8 mm x 44.45 mm
|
