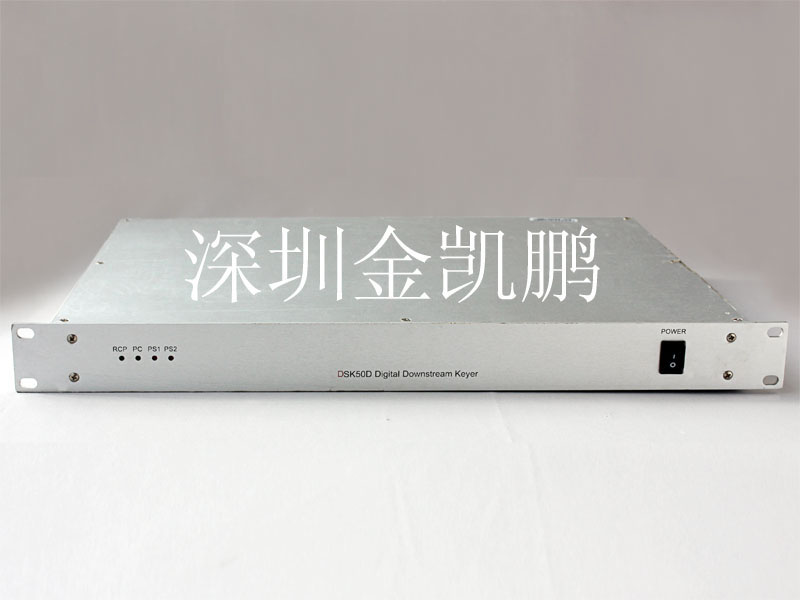

OSEE(奧視數碼） 串行數字分量下游鍵 DSK50DII
DSK50D描 述
DSK50D是全功能的串行數字分量下游鍵，可提供高檔數字切換臺相同的線性鍵控功能。可用于基于服務器的多頻道播出系統和其它需要
串行數字分量下游鍵的場合。DSK50D可支持嵌入音頻。
DSK50D可以通過自動播出系統控制，也可以通過RCP50遙控面板控制。
DSK50D具有1個節目輸入、1個預監輸入和2組獨立的鍵輸入（包括填充信號和鍵信號）；具有特技和FADE TO BALCK功能；具有2個
RS232/422控制口用于連接遙控面板和自動播出系統。
DSK50D的節目、預監和鍵輸入都具有+/-1/2行的自動定時窗口，并提供不同步指示。除了串行數字分量的節目和預監輸出外，還有模擬節目和預監輸出。
DSK50D采用模擬黑場作參考同步或使用節目輸入的串行數字分量信號同步。
DSK50D特 點
10bit全數字處理
支持嵌入音頻
繼電器保護斷電直通
特技切換模式和FADE TO BALCK功能
獨立的節目和預監母線
兩個獨立的鍵通道
DSK50D數字播出鍵控器主要是為多頻道自動播出系統設計的。但是作為一個功能強大緊湊型鍵控器，DSK50D數字播出鍵控器也可被用于小型轉播車和編輯系統中。
全數字10bit的ITU601格式：DSK50D采用10bit的ITU601格式，內部采用12bit處理，保證最高的信號質量。
自動定時的輸入：DSK50D的所有輸入都具有±1/2行的自動定時窗口。保證方便地集成到各種系統中。當輸入信號超出自動定時窗口范圍時，輸出信號仍可保持穩定，但在垂直方向可能造成一行或多行的錯位。
擴展接口：DSK50D提供擴展接口，用于連接音頻混合器，視音頻切換器，以構成獨立的播出切換臺。
DSK50D數字鍵控器可以提供X切、V切和FADE-TO-BLACK等特技。下游鍵部分提供了兩個獨立的線性鍵，并具有預監功能。
DSK50D可以通過RCP50D遙控面板或自動播出系統進行控制。
在PGM、PST母線和兩個鍵母線上分別具有不同步的指示。用戶可以設置鍵母線輸入不同步時，是否允許疊加鍵。
通過繼電器直通的方式，在DSK50D掉電時，可以將PGM輸入直通到PGM輸出。保證了DSK50D在關鍵信號通路上的應用。

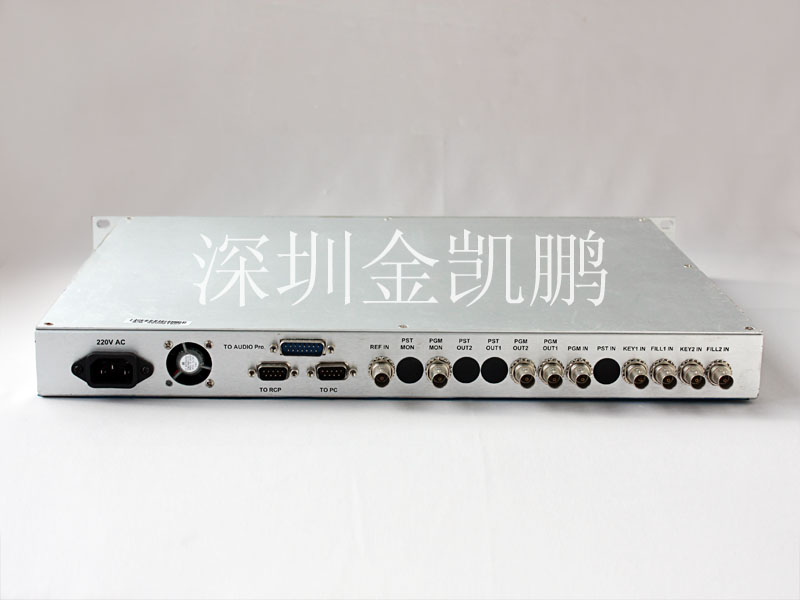

DSK50D具有獨立的兩個填充信號和兩個鍵信號輸入，一路PGM和一路PST輸入；兩個PGM輸出（其中PGM2可以掉電直通，PGM1無此功能）、兩個PST輸出（無掉電直通功能）、PGM模擬輸出（10bit編碼，選件）和PST模擬輸出(帶PST功能的機器為標配)；一路模擬的參考信號輸入（如黑場信號）。
DSK50Di.................PGM母線、1路鍵的SDI下游
DSK50DPi ........PGM和PST母線、1路鍵的SDI下游鍵
DSK50Dii..............PGM母線、2路鍵的SDI下游鍵
DSK50DPii .......PGM和PST母線、2路鍵的SDI下游鍵
DSK50E..... PGM和PST母線、2路鍵、特技的SDI下游鍵
|
