 當前位置：首頁 > 產品中心 > 網絡設備 > 傳輸、接入轉換> 產品詳情 |
|
 |
|
| |
|
|
| |
|
|
| 產品類別： |
傳輸、接入轉換 |
| 廠 商： |
CTC |
| 產 地： |
臺灣 |
| 產品型號： |
ERM01 ET10/100 |
| |
|
| |
|
|
|
|
|
| 詳細介紹 (全國統一免費熱線: 0755-83659158 ) |
|
|

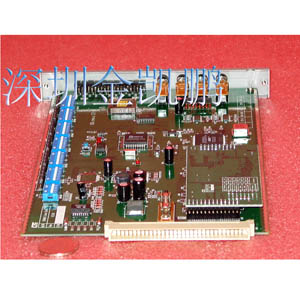

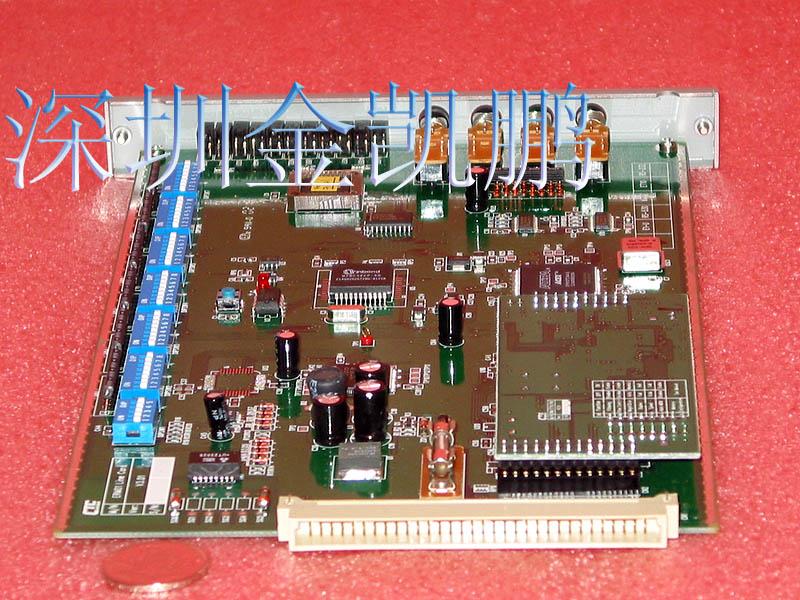

ctc系列 ETU10M/100M
當ETU10使用10M/100M的模塊時，ETU不僅是一個E1接入轉換設備，同時是一臺將10/100M以太網延伸的高性能的E1廣域網橋，ET10/100的物理接口是RJ45。
功能特點
· 10/100Mbps全雙工或者半雙工的CSMA/CD MAC
· 標準的IEEE802.3x的流控
· 帶256個地址表的實時過濾
· 自動學習地址
· 可達340個包緩沖
· 自動識別網線 正常 交叉
1. Tx+ 1. Rx+
2. Tx- 2. Rx-
3. Rx+ 3. Tx+
6. Rx- 6. Tx-
1)SW1～6
DIP 狀 態 說 明
1 ON* MAC過濾允許
OFF MAC過濾禁止
2 ON 802.3x流控允許
OFF* 802.3x流控禁止
3 ON 禁止自動識別
OFF* 允許自動識別
4 ON 半雙工1
OFF* 全雙工1
5 ON 以太口速率為10M
OFF* 以太口速率為100M
6 ON* 自動檢測網線
OFF 當為平行的網線時與HUB連接
帶*的為出廠的缺省設置
1 表示當SW3設置為off時，對其沒有影響。
2)SW7、SW8的配置
SW7 SW8 說 明
OFF OFF 存儲配置 # 1
ON OFF 存儲配置 # 2
OFF ON 存儲配置 # 3
ON ON 保 留
存儲配置的說明：
# 1：LAN到WAN是308個數據包,WAN到LAN是32個數據包
# 2：LAN到WAN是170個數據包,WAN到LAN是170個數據包
# 3：LAN到WAN是32個數據包,WAN到LAN是308個數據包
LED指標燈
指示燈 說明
Full(黃) ON=全雙工狀態
Link(綠) ON=以太網口連接
Error(紅) ON=以太網錯誤
100M(黃) ON=100M連接
Receive(黃) ON=以太口在接收數據
Transmit(黃) ON=以太口在發送數據
|
|
|
|
|
|
|
