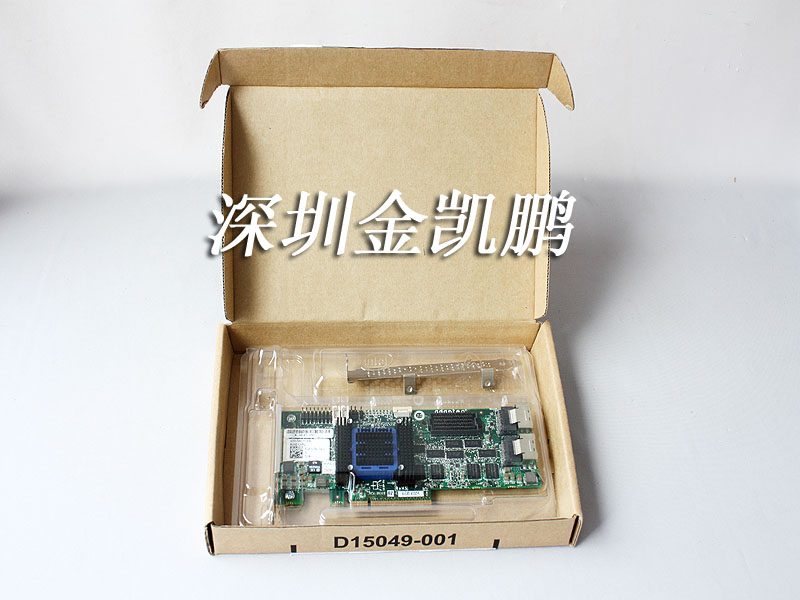

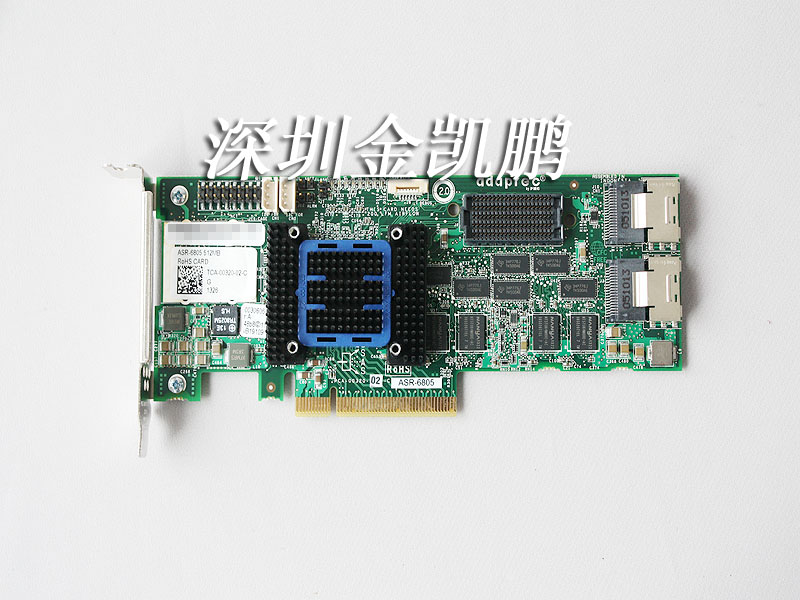

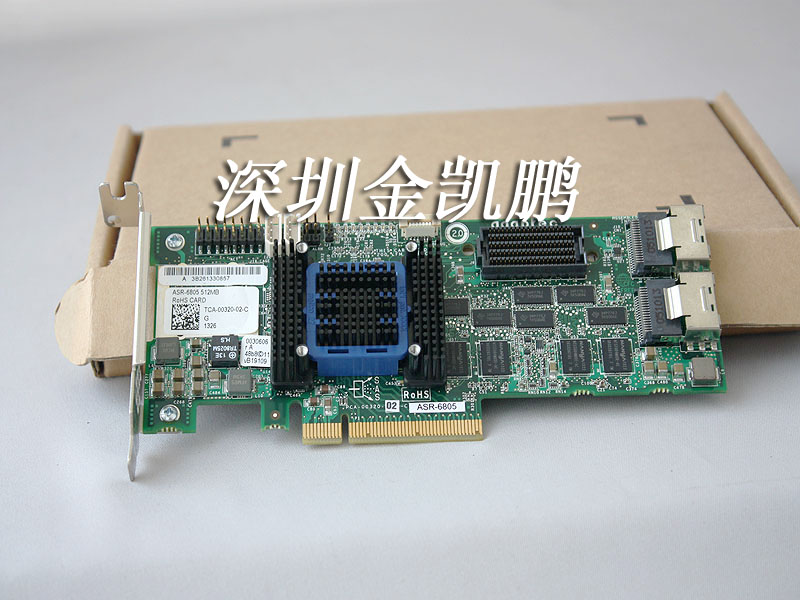

Adaptec ASR-6805陣列卡 SAS 6GB RAID6 512MB緩存陣列卡
Adaptec 6系列和6T系列高性能SAS/SATA控制卡提供了最高的性能、可擴展性和可靠性。通過增強帶寬的6GB/s SAS 2.0和PCI Gen 2主機接口, 6系列和6T系列適配卡提供了比上一代Adaptec控制卡高出60%的持續吞吐性能..
基于PMC-Sierra市場領先的多核6Gb/s RAID-on-Chip (RoC)，Adaptec 6系列和6T系列可提供向主機高達2GB/s的連續數據傳輸率。通過SAS 2.0接口以及PCIe Gen 2主機接口的峰值性能分別可達到4.8GB/s和4.0GB/s。采用SAS擴展器可連接至256個SATA/SAS.
Adaptec 6系列和6T系列支持廣泛的操作系統，兼容300多種第三方設備，全面集成Adaptec Storage Manager?用于在網絡上集中管理所有Adaptec RAID控制卡.
零維護緩存保護（Zero-Maintenance Cache Protection）套件選項——最大限度的保護和節約
Adaptec 6系列是業內首款提供了 零維護緩存保護 (ZMCP)的控制卡，利用4GB NAND閃存內存取代電池備份單元（BBUs）來保護緩存數據，省去了BBU相關的安裝、監控、維護、棄置和更換成本。 作為一個獨立套件供貨: Adaptec Flash Module 600 (AFM-600).
混合RAID
采用混合RAID 1和10的6系列和6T系列控制卡通過在一個陣列內結合固態盤（SSD）與硬盤（HDD）的方式提供了最高性能以及可靠性。它從更高速的固態盤中執行讀取操作，并在固態盤和硬盤上進行寫入操作，從而提供了比標準硬盤RAID陣列更為卓越的性能?；旌?/SPAN>RAID同時提供了這兩項技術的優點，實現了更好的性價比。.
要點
型號?6805: 8 個內部端口
?6805T: 8 個內部端口, 頂架式連接器
?6445: 8 ports (4個內部/4個外部)
?6405: 4 個內部端口
?6405T: 4 個內部端口, 頂架式連接器
所有6系列和6T系列:?每端口吞吐量達6 Gb/s
?PMC 6Gb/s片上RAID (ROC)
?SAS 2.0接口和PCIe Gen 2主機連接
?小尺寸MD2
?支持多達256個SATA或者SAS設備
?通過LED header和SES2/SGPIO實現機箱管理支持
?混合RAID 1和10：固態盤＋硬盤以獲得最高性能和可靠性
?智能電源管理－降低能源和冷卻成本高達70%
?零維護緩存保護套件選項
文檔推薦
?6 系列和6T系列產品彩頁
?兼容表
優點
?6Gb/s性能型Unified Serial RAID適配卡，同時支持SAS和SATA設備，提供包括零維護緩存保護和智能電源管理在內的獨特功能.
?適用于帶寬密集型存儲應用；NAS、OLTP服務器、Web服務器、數字監控和流媒體應用.
?面向高密度服務器應用的6T系列采用嵌入的、安裝于頂部的連接器，提供最高的硬件靈活性，以及所有與6系列相同的性能和功能.
關鍵特性
?硬件RAID特性
?混合RAID
?零維護緩存保護
?智能電源管理
客戶需求
高I/O交易和高帶寬處理；降低能耗和維護成本的解決方案.
關鍵RAID特性
?使用SAS擴展器支持多達256個SATA或SAS設備
?支持RAID 0, 1, 1E, 5, 5EE, 6, 10, 50, 60 和 JBOD
?優化磁盤利用率
?快速初始化
?在線容量擴展
?回寫熱備
?動態緩存算法
?本地指令隊列(NCQ)
?后臺初始化
?支持硬盤熱插拔
?級別遷移
?熱備——全局、專用和池
?SES 和 SAF-TE 機架管理
?自動/手動熱備重建
?條帶大小可配置
?支持 S.M.A.R.T.
?單塊硬盤上可配置多個陣列
?動態扇區修復
?支持硬盤交錯啟動
?支持可啟動陣列
管理工具
軟件
?Adaptec maxView Storage Manager
?基于Web的GUI管理工具
?操作系統支持：Windows, Linux, Solaris VMware
?遠程配置、監控和報警
?遠程固件升級
?支持SMI-S
?SMTP
ARCCONF
?命令行界面
?對VMware的SMI-S支持
Adaptec BIOS 配置工具(CTRL+A)
?BIOS級配置工具
?支持快閃 BIOS
Adaptec uEFI BIOS 配置工具
?基于HII的配置工具
?支持快閃BIOS
操作系統
?Microsoft Windows
?Red Hat Linux
?SUSE Linux
?Fedora
?Debian Linux
?Ubuntu Linux
?Sun Solaris
?FreeBSD
?VMware ESX
最新驅動程序請?jiān)L問 ASK Answer ID 17078.
數據傳達率
6 Gb/s per port
總線接口
8-lane PCIe Gen2
尺寸
小尺寸 MD2
緩存內存
512MB of DDR2 667MHz 緩存
連接器
?6805: 2 internal (SFF-8087) Mini SAS
?6805T: 2 Internal (SFF-8087) Mini SAS, top-mounted
?6405: 1 internal (SFF-8087) Mini SAS
?6445: 1 internal (SFF-8087) Mini SAS, 1 external (SFF-8088) Mini SAS
?6405T: 1 Internal (SFF-8087) Mini SAS, top-mounted
套件內容
Model 6805
?Adaptec RAID 6805 adapter
?Cables: Two mSASx4-4SATA x1-SB, 0.7m*
Model 6805T
?Adaptec RAID 6805T adapter
Model 6405
?Adaptec RAID 6405 adapter
?Cables: One Mini SAS x4 to (4x) SATA fanout cable w/ sideband, 0.7m*
Model 6405T
?Adaptec RAID 6405T adapter
Model 6445
?Adaptec RAID 6445 adapter
每款控制卡還包括:
?額外的小尺寸通風支架
?Adaptec RAID 安裝光盤(可啟動的，包括文檔、驅動程序和軟件)*單品不包含線
物理尺寸
2.5" H x 6.6" L (64mm x 167mm)
工作溫度
0°C to 55°C* (帶200 LFM 的通風； 不加閃存模塊)
0°C to 50°C* (帶200 LFM 的通風；加閃存模塊)
注釋：這款Adaptec卡包含一個強大的RAID處理器，要求有足夠的通風以保障可靠運行。此卡只能安裝到帶有推薦的通風條件（200 LFM）的服務器或者PC機箱中.
* 距離RAID處理器1"處測量的溫度
工作電壓
0.125A @ 3.3VDC
0.80A @ 12VDC 在采用6G驅動器的PCIe Gen 2系統上測量
標準認證
CE, FCC, UL, C-tick, VCCI, KCC
符合環保標準
RoHS, REACH (Aug 12)
平均故障前時間 (MTBF)
40°C 下 860，953 小時.
保修期
3 年 |
