森林防火遠距離激光夜視儀
產品簡介
應用領域：油田監控，河道湖泊監控，高速公路、高速鐵路安全監控，邊海防監控，港口監控，機場管控，森林防火，城市高空瞭望。
遠距離透霧激光夜視儀產品介紹

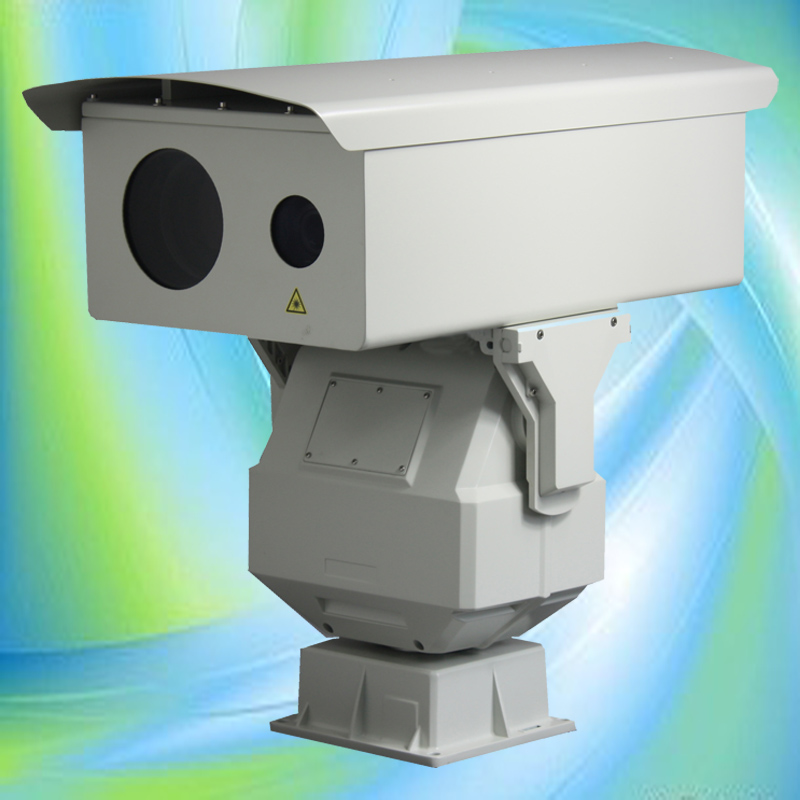

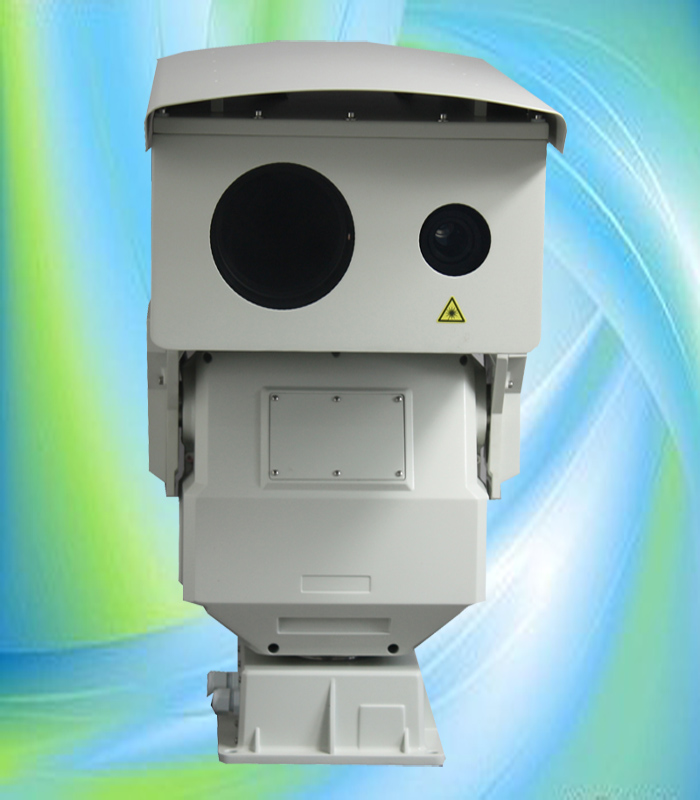

森林防火遠距離激光夜視儀產品采用主動激光紅外夜視技術，具有背景反差好、成像清晰、不受外界照明影響等特點，使用高分辨率低照度彩轉黑攝像機，白天最遠可監控10公里范圍目標，夜間最遠可發現3000米處的人員、車輛、設施等目標，并可實現晝夜連續監控。
森林防火遠距離激光夜視儀作為高性能監控產品，云臺和外殼都選用高強度鋁合金材料，經過特殊加固和密封處理，具有良好的抗震、抗沖擊、防塵、防淋雨等特性，適合野外架設或車載監控，具有掉電自鎖功能，運行平穩,等特點，此款產品具有可靠變速，360度水平連續旋轉，自動掃描，自動巡航，蘋果皮掃描，360度步進掃描，守望，OSD菜單等功能。適用于對大面積區域的監控，可實現高端產品的流行功能，目前可廣泛運用于森林防火，海岸邊防，跨河（海）大橋，高速公路等重要領域。
森林遠距離透霧激光夜視儀應用行業范圍:
遠距離激光夜視儀主要用于：邊海防線，國防工程，夜視作戰偵察；重要軍事設施、軍事機關軍隊駐地等的監控；油田、鐵路、機場、港口、工程建設、森林防火、公安偵察等場合的遠距離夜間監控或晝夜連續監控。
森森防火遠距離透霧激光夜視儀功能：
預置位：預先存儲的包含云臺坐標和鏡頭焦距、聚焦等參數的一組數據所對應的空間位置。
預置位功能是云臺能將當前狀態下云臺的水平角度，垂直角度和攝像機鏡頭等位置參數存儲到非易失性存儲器中，需要時可以迅速?gòu)姆且资源鎯?chǔ)器中調用這些參數并將云臺和攝像機鏡頭調整至所記錄的位置，操作者可方便快捷地通過控制鍵盤等設備設置及調用預置位。
森林防火遠距離透霧激光夜視儀產品性能：
自動掃描：云臺在兩個固定點或兩個設定點之間按一定速度云臺水平往返運動的過程。
預先設置左限位（視角邊界）和右限位（視角邊界），可實現云臺在左右限位區間內往復巡視，巡視速度可采用編程方式先行設定。
自動巡航：云臺按照一定順序，一定時間間隔循環調用預置位的過程。
自動巡航功能是指通過預先編程，將某些預置位按要求的順序編排到自動巡航的隊伍中，只需一個命令就可讓云臺自動地按設定的預置位順序，并以設定的時間間隔往復不停地運動。通過在各個重要位置設置預置位，可以實現云臺在預置位間的自動巡航。
蘋果皮掃描：蘋果皮掃描功能是預先設定左下邊界和右上邊界，可實現云臺從左下邊界到右上邊界內“弓”形圓周路線掃描。每條速度、垂直步長以及停留時間可設。
360度步進掃描：360度步進掃描功能是預先設定一個起始位，可實現從起始位逆時針?biāo)讲竭M(jìn)式旋轉。每條速度、步進角度和停留時間可設。
守望：當云臺待機時間到設定值時，可自動運行調預置位，自動巡航，自動掃描，蘋果皮掃描，360度步進掃描等功能。
給云臺設置一種功能（如：一個重要的預置位，1條自動巡航路線、1條自動掃描路線、1條蘋果皮掃描，1條360度步進掃描等），云臺在待機狀態下保持預先設置的待機時間后自動執行調用此功能。亦有將守望位成為守望。
森林防火遠距離透霧激光夜視儀產品參數：
|
最大承載 |
頂載50kg |
|
云臺材料 |
機身選用鋁合金材料，外殼選用鋁合金材質 |
|
護罩材料 |
冷軋鋼板 20 |
|
護罩尺寸 |
長*寬*高：530mm*320mm*215mm |
|
激光器型號 |
JG-LZA3000Y-THW |
|
激光照射距離 |
＞3000米 |
|
激光光源照射角度 |
0.5-24度 連續變化，可遠程電動調節 |
|
激光電源 |
兩級電路驅動，恒壓電流，消除浪涌沖擊 |
|
激光鏡頭特點 |
采用非球面透鏡，針對不同波長激光配紅外增透膜，通透率達99%，手動/電動可調 |
|
攝像機型號 |
OK-305 |
|
攝像機分辨率 |
彩色540 電視線/黑白600電視線 |
|
攝像機最低照度 |
彩色0.02LX；黑白0.003LX |
|
攝像機成像器 |
1/2’’CCD |
|
鏡頭焦距 |
12.5-750mm（25-1500mm） |
|
鏡頭光圈范圍 |
F3.8-F22 C |
|
鏡頭倍率 |
60 |
|
選配功能 |
激光聯動/激光預置位同步鏡頭透霧功能 |
森林防火遠距離透霧激光夜視儀技術參數
|
輸入電壓 |
DC24V±20% |
|
整體功率 |
160W(峰值) |
|
水平旋轉角度 |
0-360度連續旋轉 |
|
垂直旋轉角度 |
-45·-+45· |
|
水平旋轉速度 |
0.01·-30·/S |
|
垂直旋轉速度 |
0.01·-15·/S |
|
鏡頭控制 |
云臺配置鏡頭預置接口 |
|
通訊協議 |
行業V0.0,行業V1.0，Pelco-P,Pelco-D |
|
通訊波特率 |
2,400/4,800/9,600/19,200 bps |
|
通訊方式 |
RS-485/RS-422 (可實現轉動角度回傳和角度控制功能) |
|
預置位 |
可設置80個 |
|
自動掃描 |
行業V0.0 協議, 時5條，V1.0協議時8條，其他協議時1條 |
|
自動巡航 |
行業V0.0/V1.0協議時8條，其他協議時1條 |
|
蘋果皮功能 |
OSD菜單下，所有協議均具備8條 |
|
360度步進掃描 |
OSD菜單下，所有協議均具備8條 |
|
守望倒計時顯示 |
具備 |
|
守望 |
可設1個預置位/1條自動巡航路線/1條自動掃描路線
注：僅限行業V0.0/V1.0協議具備此功能 |
|
OSD菜單 |
具備 |
|
獨立視頻 |
1路（可擴展為2路） |
|
繼電器輔助開關輸出 |
2組（可擴展為4組） |
|
防護等級 |
IP66 |
|
安裝環境 |
室外 |
|
工作溫度 |
-40℃- +50℃- |
|
環境濕度 |
＜90%RH （無冷凝器、無加熱器情況下） |
|
雷擊浪涌 |
GB/T17626.5-2008 |
|
外形尺寸 |
長*寬*高：341mm*206mm*390mm |
|
云臺重量 |
20kg |
|
|
|
|
