捷成 VRS—1620播出切換器

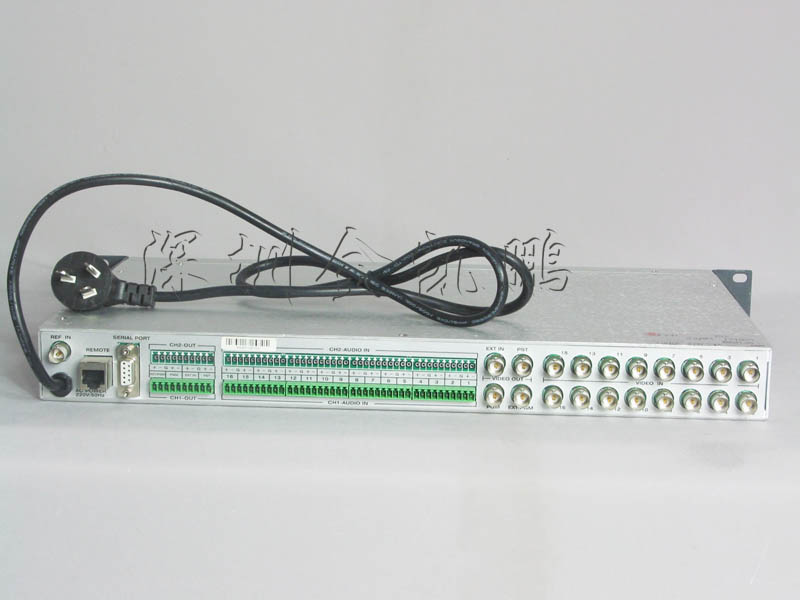

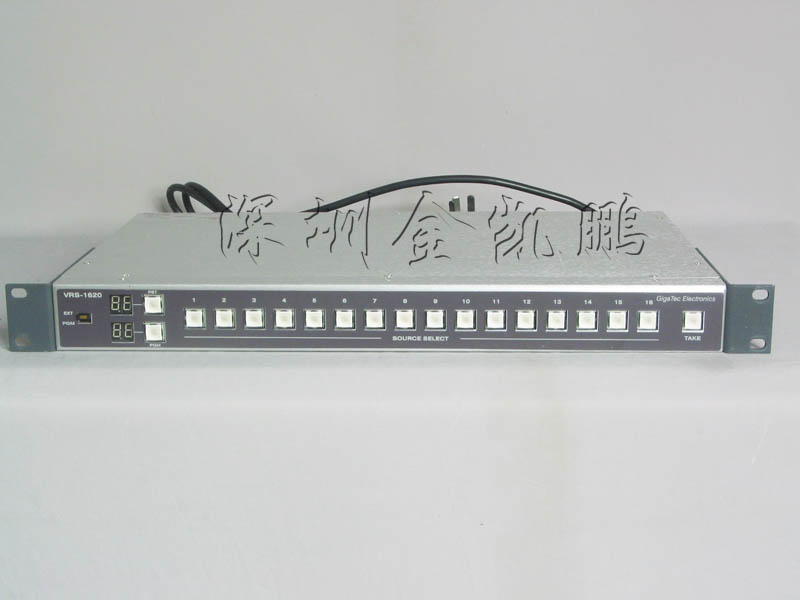

VRS—1620播出切換器，是捷成公司研發的一款專業、靈活、實用、支持多格式信號的播出型切換矩陣。在其1RU機箱中可實現16路模擬/數字視頻或雙聲道音頻信號輸入，2路信號（PST,PGM）輸出。VRS—1620播出切換器機箱內置一個2×1應急切換開關，可直接對外來主路節目（EXT）信號和本機輸出信號進行2×1切換，配合節目播出的系統應急。
VRS—1620播出切換器主要特點：
兼容VIDEO、AUDIO、SD、DVB-ASI、AES/EBU等多種格式的信號
場消隱切換處理方式保證了視頻信號在切換時無閃爍
可配本地或異地操作面板，控制方式靈活方便
設有預演（PST）和節目（PGM）輸出總線
TAKE按鍵使播出安全、準確
配置有2×1開關可進行外來信號（EXT）和本機節目（PGM）的選擇
可通過RS-232或RS-422接口實現計算機控制可實現數字視頻、模擬音頻的靜音切換（clean switch）功能
VRS—1620播出切換器模擬視頻部分
輸 入
連接形式： BNC
阻 抗： 75Ω
反射損耗： ＞45dB@4.43MHz
幅 度： 1Vp-p
耦合方式： AC/DC恢復
輸 出
連接形式： BNC
阻 抗： 75Ω
反射損耗： ＞45dB@4.43MHz
幅 度： 1Vp-p
耦合方式： DC
VRS—1620播出切換器
特 性
頻率響應： ＜±0.1dB DC～10MHz，－3dB @80MHz
場 傾 斜： <0.25%
行 傾 斜： <0.25%
K 系 數： ＜0.20%
2T脈沖/條響應： ＜0.20%
信 噪 比： ＞75dB 非加權
微分增益： ＜0.10％ （10～90％APL）@4.43MHz
微分相位： ＜0.10° （10～90％APL）@4.43MHz
串 擾： ＜－66dB@4.43MHz相鄰通道
模擬音頻部分
輸 入
電 平： ≤+20dBu
共模抑制： ＞60dB @20Hz～20KHz
阻 抗： ＞110KΩ
輸 出
連接形式： 3pin
電 平： ≤+22dBu
阻 抗： 33Ω
特 性
增 益： 0dB
頻率響應： ＜±0.1dB@20Hz～20KHz
諧波失真： ＜0.05%@20Hz～20KHz
信 噪 比： >112dB
串 擾： ＜-85dB
輸出直流： ＜±22mV
VRS—1620播出切換器
數字視頻部分
輸 入
格 式： 符合SMPTE 259M，A、B、C、D標準的SDI信號、DVB-ASI
幅 度： 200mV～800 mVp-p
反射耗損： >18dB@10Mb/s～270Mb/s
共模范圍： 30Vp-p@60Hz
均 衡： 300m（Belden8281@270Mb/s）
輸 出
信號電平： 800 mV±10％
直流偏置： 0±0.5V
上升下降沿： 400-700pS（20%-80%幅度）
過 沖： <10%
反射耗損： >18dB@10Mb/s～270Mb/s
VRS—1620播出切換器
數字音頻部分
輸 入
連接形式： 3pin 平衡
格 式： AES/EBU數字音頻信號
幅 度： 4Vp－p±1Vp－p
阻 抗： 110Ω
輸 出
連接形式： 3pin 平衡
格 式： AES/EBU數字音頻信號(AES3-1992)
采樣頻率： 32、44.1、48、96KHz
|
