產品介紹：
ECO422D 是一款設計應用于串行數字電視環境中的高級通用同步轉換器，它支持分量或復合串行視頻信號、AES/EBU數字音頻和模擬黑場信號。這種靈活性使得ECO422D 無論對于混合格式還是全數字的電視設備都很適用。
切換器 ECO422D SD/HD

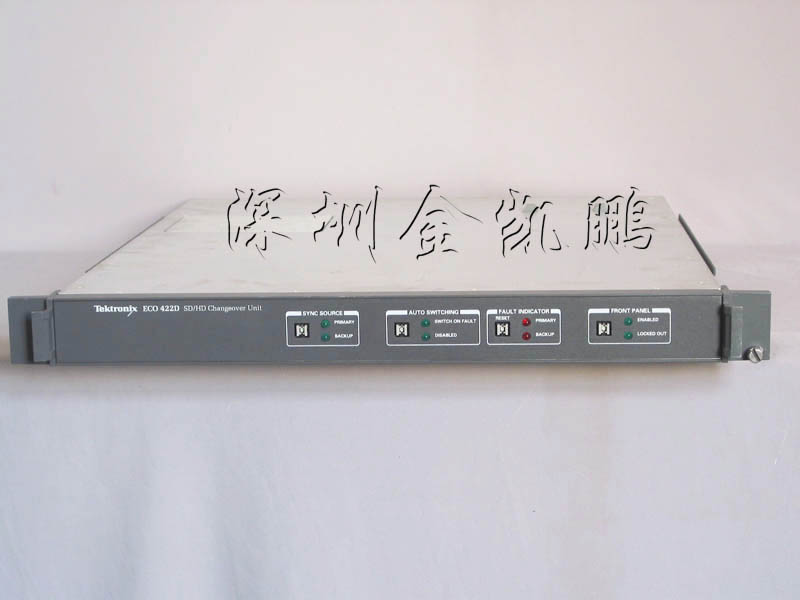

ECO422D具有十一個用戶可設定的通道，每個通道包括主、備信號輸入及一路輸出信號
美國泰克Tektronix 切換器 ECO422D SD/HD
產品特點：
6個通道可設置為高清串行數字視頻、標清串行數字視頻、AES/EBU 數字音頻、三電平同步以及PAL或NTSC模擬黑場色同步信號5個通道可設置為標清串行數字視頻、AES/EBU 數字音頻、三電平同步以及PAL 或NTSC 模擬黑場色同步信號
通道的配置可通過內部的DIP 開關來實現。信號幅度的故障檢測電平由通道切
換配置所決定。某個通道的檢測可以被關掉，這樣當信號故障對設備工作影響并不嚴重時，用戶可選擇是否轉換到備份信號。
當工作于故障切換(SWITCH-ON-FAULT)方式時，任一主輸入信號有誤，ECO422 將自動選取備份信號。然而，當兩路同步信號都出現故障時，ECO422D將不會在兩路輸入信號間來回切換。如若需要，這種功能也可由手動同步信號選擇來代替。手動信號選擇還便于轉換功能的定期測試。由機械繼電器來完成所有通道的同時切換。
前面板控制項目有：信號源選擇，工作方式，故障指示的復位和取消前面板控制。儀器還提供了LED顯示。也可經由遙控連接器給出故障和設備的在線狀態指示。
切換器 ECO422D SD/HD
特點和優點
用于切換模擬黑場和串行數字視頻、標準清晰度和高清晰度視頻信號以及數字音頻信號
具有十一個可由用戶設定的信號通道
全通道幅度檢測自動或手動操作
故障及工作方式的前面板指示
切換器 ECO422D SD/HD
應用
用作SPG 或TSG 主、備之間的切換器，并使同步差錯完全控制在容限以?xún)?nèi)
切換器 ECO422D SD/HD
技術特性
輸入和輸出 反射損耗－
通道1 至6: 30dB，0 至10MHz。
15dB，10MHz 至750MHz。
10dB，750MHz 至1.5GHz。
通道7 至11:30dB，0 至10MHz。
15dB，10MHz 至270MHz。
12dB，360MHz 處(典型值為15dB)。
插入損耗－ 通道1 至6：0.2dB，DC 至10MHz。當頻率范圍為10MHz 至1.5GHz 時，儀器的插入損耗小于20 米的Belden 1694A電纜。
通道7 至11: 0.2dB，DC 至10MHz。
0.5dB，10 至200MHz。
1.0dB，200 至360MHz。
最高切換電壓－± 5V。
最大切換電流－ 100mA。
串?dāng)_(在輸入和輸出間或通道與通道間任選)－
通道1 至6：
-60dB(10MHz 以?xún)?nèi))。
-30dB(1.0GHz 以?xún)?nèi))。
-20dB(1.5GHz 以?xún)?nèi))。
通道7 至11：
-60dB(10MHz 以?xún)?nèi))。
-30dB(200MHz 以?xún)?nèi))。
-15dB(360MHz 以?xún)?nèi))。
繼電器切換時間－即繼電器由切換至穩定所需時間，約需10ms。
幅度檢測－當輸入信號幅度從標準值下降至2至4dB時，ECO422D 認為存在故障，即可檢出。
各種輸入信號導致故障的幅值范圍如下：
帶色同步的黑場－
NTSC：180 至225mV。
PAL：190 至235mV。
三電平：150 至210mV。
串行數字視頻－ 505 至630mV。
AES/EBU 數字音頻－ 630 至790mV。
切換器 ECO422D SD/HD
電源
電源范圍－
電壓：100 至240 伏AC,± 10%。
頻率：48 至62Hz。
功耗：最大25 瓦。
環境
溫度－
工作溫度－0℃~+40℃，符合IEC1010-1。
儲藏溫度－ -40℃~+65℃。
海拔－
工作海拔：至6562 英尺(2000 米)，符合
IEC1010-1。 |
